MENCARI DAN MENGIDENTIFIKASI JALUR PADA TV

Minggu, 21 Februari 2010 Kegiatan perbaikan perangkat elektronik tidak lepas dari pengurutan jalur-jalur dan identifikasi jalur. Sebenarnya, cara yang terbaik adalah dengan menghafalkan fungsi kaki-kaki dari IC yang penting-penting saja. Tidak harus menghafal, tetapi seiring dengan perjalanan pengalaman servis, Penulis yakin fungsi-fungsi pin tersebut akan hafal dengan sendirinya.
Saking banyaknya jalur beserta fungsi yang berbeda, untuk membatasi masalah, Penulis hanya mengulas beberapa jalur-jalur penting yang telah menjadi Favorite bengkel elektronik, terlebih TV.

Pin/kaki Tegangan VCC/VDD pada IC
Salah satu jenis komponen elektronika yang sulit sekali dimasukkan ke dalam IC adalah electrolyte capacitor/condensator (elko). Pada desain-desain rangkaian elektronika, penggunaan elko salah satunya difungsikan sebagai filter tegangan DC, semakin besar nilainya, semakin baik filtrasinya. Elko ini dipasang sedekat mungkin dengan kaki-kaki VCC/VDD IC, jadi untuk menemukan pin/kaki VCC/VDD sebuah IC, tinggal mencari elko yang paling besar nilainya dan terdekat dengan IC. Dengan catatan, salah satu kaki elko mendapatkan tegangan dari luar IC.
Khusus untuk IC-IC logika (IC digital), seperti CD4052, MC14066, CD4094 dan lain-lain, kemasan dual in-line package (DIP), secara umum pin/kaki VDD/VCCnya berada pada urutan kaki yang terbesar (misal, CD4066, kaki VDD pada pin14, kaki VSS/VEE pada pin7, 24Cxx, VDD=8, VSS=4).

Pin/kaki Reset IC Program
Hampir semua TV saat ini memakai IC program atau mikro komputer (micom) sebagai otaknya. Sedangkan IC program yang pada dasarnya adalah sebuah komputer mikro/mini tentunya mempunyai kaki yang difungsikan sebagai input Reset.
Reset merupakan pin/input yang digunakan untuk memberi sinyal kepada IC program supaya IC program menjalankan kembali rutin-rutin/program dari awal. Dalam proses perbaikan, penggunaan metode hard-reset sangat mempermudah dalam mencari kesalahan-kesalahan dalam perangkat TV yang bersifat logik (misalnya status AV, status pinout program, atau untuk mendeteksi normal tidaknya IC program itu sendiri).
Metode hard-reset dapat dilakukan dengan mengkonsletkan pin reset ic program ke GND/VSS sekitar 1 detian (dalam beberapa type/jenis ic program dengan ‘menarik’ ke VDD).
Tidak lepas dari desain-desain IC program, kaki reset umumnya dapat ditemukan berada disamping salah satu pin/kaki kristal, ditandai dengan terhubungnya kaki tersebut ke output rangkaian reset. Rangkaian reset dimaksud sering kali terdiri dari IC reset (misal, KIA7045) atau dalam bentuk kombinasi transistor dan komponen lain yang membentuk rangkaian detektor tegangan (melepaskan pulsa/denyut reset jika tegangan yang masuk sudah mencapai ambang yang ditentukan). Jenis rangkaian reset ini sering ditemukan di TV sasis china.
Untuk keterangan lebih jauh tentang IC program TV, baca artikel Memahami dan Mengenal IC Program TV

Bus Data (I2C)
Pada artikel Memahami dan Mengenal IC Program TV, telah disinggung tentang fungsi dari bus data, tak lain adalah berfungsi sebagai jalur komunikasi antara komputer mikro tersebut dengan perangkat-perangkat atau IC-IC lainnya. Pada desain-desain TV baru, penggunaan bus I2C menjadi sangat populer karena keringkasannya.
Cara tercepat mencari bus data adalah dengan mencari dan membaca data IC-IC yang dilengkapi dengan bus data, misalnya IC memori 24Cxx, pin5-nya adalah SDA dan pin6-nya adalah SCL. Semua jalur yang terhubung pada pin-pin tersebut merupakan jalur bus data yang terdiri dari SDA dan SCL. Bagi seorang teknisi, menghafalkan pin-pin ini merupakan tindakan yang penting dilakukan.
Gangguan-gangguan pada jalur SDA/SCL menyebabkan IC program gagal untuk memerintah/membaca dari perangkat/IC luar. Akibatnya TV tidak menyala (karena subrutin watchdog) atau adanya beberapa fasilitas TV yang tidak berfungsi (misalnya tuner tidak bisa diset). Hal ini sangat logis sekali karena hampir semua fungsi pengontrolan TV diwakili oleh ‘dua jalur’ ini, sehingga perhatian lebih terhadap bus ini sangat penting.

Protek
Artikel tentang proteksi dan cara menemukan jalur protek, baca artikel Sistem Proteksi Pada TV

Kontrol Power/Standby
Jika Pembaca pernah membaca artikel tentang Sistem Proteksi Pada TV, di artikel tersebut sudah disinggung beberapa metode untuk ‘mematikan’ perangkat TV yang dilakukan oleh IC program. Secara mudahnya, pin kontrol power dapat ditemukan dengan mengurut masukan/input dari rangkaian-rangkaian power_off tersebut. Pada desain TV yang memakai IC KA78R09 atau 090RDA1 pin power dapat ditemukan dengan mengurut dari pin4 IC tersebut karena secara urut pin-pinnya adalah v_input, v_output, gnd dan v_disabled.
Pada desain TV yang power-nya mengontrol smps, dapat diurut dari pengontrol optocoupler. Karena optocoupler bagian dari rangkaian error_amp, maka sangat memungkinkan untuk mengontrol tegangan output dari smps menjadi power_on atau power_off.

Kontrol Switch AV
Seperti halnya mencari jalur bus data, jalur kontrol switch AV dapat dengan mudah ditemukan dengan mencari IC atau rangkaian switch AV-nya terlebih dahulu.
Beberapa IC switch (logic) yang sering dijumpai antara lain : LA7016 (pin3), CD4066/MC14066 (pin5, 6, 12, 13), 4051 (pin10, 11, 9), 4052 (pin10, 9) dan 4053 (pin11, 10, 9).
Pada beberapa IC misalnya TDA8361, pin AV switch menggunakan pin16. Sedangkan pada jenis-jenis terbaru, switch AV sudah masuk kedalam IC chroma/jungle dan dikontrol oleh program menggunakan bus data. Meski sudah masuk dalam IC jungle/chroma tetapi tidak jarang juga ditemukan desain yang masih menggunakan swith AV eksternal (semuanya tergantung desainernya).

Volume, Contrast, Color dan Brightness
Pin-pin IC program yang difungsikan sebagai volume, contrast, color dan brightness berjenis DAC (digital to analog converter). Karena berjenis DAC, cara termudah dengan mengetes kaki-kaki IC program sambil menggerakkan/mengeset volume, contrast, color dan brightness menggunakan tombol panel atau remot.
Cara tersebut di atas terlihat sangat bertele-tele, tetapi memang cara tersebut yang termudah. Untuk model-model desain baru, pin-pin kontrol ini sudah jarang atau bahkan tidak dipakai lagi dan sudah tergantikan dengan bus data.

VT (Tuning Voltage)
Seperti halnya pin-pin kontrol volume, pin VT juga berjenis DAC. Pin ini dapat diurut dari kaki VT tuner. Sedangkan untuk mengidentifikasi kaki VT tuner ditandai dengan adanya deretan rangkaian filter RC yang terhubung ke kaki tersebut. Sedangkan ujung/masukan filter RC tersebut terhubung dengan kaki kolektor transistor VT dan basis dari transistor tersebut merupakan input sekaligus output VT dari IC program.
Pada tuner jenis baru yang menggunakan bus data (SDA, SCL), tegangan konstan VT (30an volt) langsung dimasukkan ke tuner sekaligus rangkaian-rangkaian filter-filter RC dan transistor VT. Untuk menggeser/mengeset frekuensi tuner secara praktis menggunakan bus data.

Audio Mute
Fungsi audio mute selain dapat direalisasikan dengan mengenolkan tegangan volume, dapat juga dengan rangkaian mute eksternal. Umumnya menggunakan transistor yang kaki kolektornya langsung ‘menyadap’ jalur sinyal audio output (yang masuk ke audio amplifier) dan kaki basisnya dikontrol langsung oleh IC program. Cara kerjanya cukup sederhana, jika kaki basis mendapatkan bias, maka transistor akan ‘membumikan’ sinyal audio pada kolektornya.

VIF Output (Video)
Proses sinyal IF pada TV analog menghasilkan sinyal video yang masih tercampur dengan sinyal audio. Sebelum sinyal video ini ditampilkan/diproses lebih jauh, sinyal ini harus difilter dulu untuk mengeliminasi sinyal suara yang masih ada di dalam sinyal output VIF tersebut.
Karena filtrasi sinyal audio pada VIF out mutlak diperlukan, maka cara tercepat mengidentifikasi jalur VIF out dengan mencari rangkaian filternya yang terdiri dari CF yang diparalel dengan lilitan (membentuk notch filter). Sering dijumpai menggunakan CF 5.5Mc diparalel dengan lilitan 15uH.

SIF Input dan Audio Output
Setelah jalur VIF out teridentifikasi, secara otomatis SIF input juga dapat teridentifikasi. Sebelum sinyal VIF out masuk ke filter/trap, sinyal VIF ini ‘dicabang’ menuju ke SIF input, umumnya melalui CF terlebih dahulu, fungsi CF ini untuk memilih hanya suara saja yang diproses.
Pada sistem MPX/stereo, SIF input dapat mengambil dan memproses langsung dari pin output IF dari tuner. Sedangkan sinyal audio hasil pemrosesan/deteksi dioutputkan dengan melalui deemphasis terlebih dahulu. Fungsi deemphasis adalah memperbaiki nilai S/N pada audio hasil deteksi. Karena kontrol volume umumnya sudah masuk dalam IC chroma/IF/jungle atau tidak jarang juga yang langsung mengontrol IC audio amplifier, maka output audio dari SIF out langsung menuju ke audio amplifier sehingga lebih mudah diurut.
Sedangkan cara paling kuno yang terbukti efektif untuk mencari pin input amplifier audio yaitu dengan memegang pin-pin audio amplifier.

ABL
Pengertian ABL tidak jauh dari kepanjangannya yaitu Automatic Blanking Limiter, yang berarti pembatas cahaya/terangnya layar secara otomatis. Jika terdapat gangguan pada sistem ABL, gambar menjadi tidak kontras atau bahkan gelap (sramun-sramun istilah jawanya). Tidak hanya itu, tabung yang sudah lemah juga mengakibatkan efek yang sama, karena sudah diluar batas ABL.
Cara kerja ABL adalah dengan mengendalikan preset kontras/brightness tergantung dari terang tidaknya layar/gambar. Ketika kontras dinaikkan, tegangan adjust kontrast akan naik dan dipertemukan dengan tegangan ABL melalui dioda. Dioda ini akan mengerem/mengurangi tegangan adjust tersebut berdasarkan tegangan pada pin ABL yang prinsipnya menurun ketika layar menampilkan gambar yang terang.
Jadi cara termudah untuk mencari jalur ABL adalah dengan mencari pin kontrol kontras pada IC chroma atau sebaliknya yaitu dari pin ABL pada FBT. Cara yang pertama cukup dengan membaca datasheet IC chroma dengan mencari pin-out yang berfungsi sebagai adjusment contrast/brightness. Pada jenis-jenis IC chroma yang baru, pin control kontras tidak ‘dikeluarkan’ dan cara mengesetnya dengan data secara internal sedangkan untuk melengkapi fungsi ABL, pada ic tersebut dilengkapi dengan pin ABL/ACL tersendiri.
Cara yang kedua adalah dengan mencari pin ABL pada kaki TFB, dengan cara menggunakan multitester, set pada x10Kohm, taruh hubungkan probe positif ke anoda/kop flyback, jika jarum bergerak kemudian balik polaritas/probenya, jika sama dengan mengetes dioda, berarti pin yang mendapatkan probe positif adalah kaki ABL TFB.

AFC
IC jungle, berfungsi sebagai generator/osilator frekuensi horisontal, yang dalam sistem PAL sekitar 15625Hz dan bekerja secara free running (bekerja pada frekuensi tidak tentu, bisa naik/turun dalam band/rentang tertentu). Frekuensi yang dihasilkan ini dikuatkan oleh rangkaian driver yang kemudian digunakan untuk menghidup-matikan TFB. Selama proses penguatan tersebut, frekuensi ini mudah sekali bergeser, dimulai dari bergesernya fasa hingga bergesernya frekuensi.
Automatic Frequency Control dimaksudkan untuk menahan frekuensi tersebut supaya tetap terkunci dan sefasa dengan sumbernya. Untuk lebih mudahnya, ketika osilator horisontal dinyalakan dan sebelum ada sinyal video, sinyal/frekuensi horisontal berada pada nilai tertentu (katakan saja 15250Hz) yang dikuatkan hingga ke tahap FBT, kemudian pulsa dalam FBT ‘disensor/dicuplik’ untuk menghasilkan sinyal/pulsa AFC. Karena pembanding fasa pada rangkaian osilator horisontal mendapatkan pulsa AFC tersebut, maka secara otomatis osilator tersebut segera menyesuaikan diri dengan mengadjust outputnya tetap pada frekuensinya. Begitu juga ketika ada sinyal video, dimisalkan sebelumnya osilator sudah terkunci pada 15250Hz lalu ada sinyal video berformat PAL yang masuk dalam pemisah syncronisasi yang salah satunya menghasilkan pulsa syncronisasi horisontal (H-SYNC), pulsa ini digunakan untuk mengadjust frekuensi osilator horisontal pada format PAL yaitu 15625Hz. Karena frekuensi output sudah berubah, secara otomatis sinyal/pulsa AFC juga berubah yang akhirnya mengunci osilator tetap pada frekuensi PAL tersebut.
Berdasarkan cara kerja yang diulas diatas, jalur AFC dapat dengan mudah ditemukan dengan mencari jalur ‘penculik’ yang mengambil sampel pulsa dari FBT menuju ke osilator horisontal. Pada umumnya menggunakan pin/kaki FBT tersendiri yang dinamakan pin AFC atau sekedar nimbrung di salah satu sekunder FBT.
AFC, selain digunakan sebagai pengunci frekuensi horisontal, juga digunakan sebagai pemandu bagi osilator OSD yaitu memandu kordinat/lokasi OSD horisontal yang akan ditampilkan oleh IC program.

Cara Melihat Teman YM kita Online Atau Tidak

Senin, 08 Februari 2010 Anda mempunyai teman chatting yang sangat mengasikkan...
Tetapi pada suatu saat teman anda tersebut pergi menjauh dan tidak pernah Online kembali,,, Disini anda akan tau kebenaran teman anda tersebut...
Saya telah menemukan web yang bisa anda gunakan untuk mngecek teman anda benar-benar offline atau online tetapi tidak terlihat oleh anda (invisible)...
anda tinggal memasukan alamat YM teman andan maka web tersebut langsung mengecek teman anda online atau tidak... untuk mencoba silahkan klik disini.

Cara Menginstal Mikrotik

Minggu, 07 Februari 2010 Cara menginstal mikrotik:
1. masukkan cd mikrotik ke dalam cd/dvd room.

2. Setting bios komputer anda, pada booting awal (first boot)nya adalah cd/dvd room anda.

3. setelah di setting maka komputer anda akan booting pertama kale ke cd/dvd room anda. Jika berhasil maka akan muncul tampilan seperti dibawah ini.

4. Pencet tombol "A" untuk memilih semua konfigurasi. klik tombol "M" untuk memilih konfigurasi minimal. klik tombol "SPACE" untuk memilih konfigurasi secara manual.
5. jika sudah yakin maka klik yombol "I" untuk memulai menginstal.

6. Jika muncul seperti gambar diatas maka kita disuruh memilih memakai konfigurasi yang lama (jika sudah pernah menginstal mikrotik) atau tidak.Klik tombol "Y" untuk menyetujui, atau klik tombol "N" untuk tidak menyetujui.
7. Setelah itu akan muncul peringatan yang maksudnya adalah memberitahu kita bahwa semua data akan hilang dan menanyakan apakah kita yakin atau tidak. Klik tombol "Y" untuk menyetujui, atau klik tombol "N" untuk tidak menyetujui.

8. jika muncul seperti gambar dibawah ini maka proses instalasi telah selesai. keluarkan kaset mikrotik anda, setelah itu tekan enter untuk merestart komputer anda secara otomatis.

9. Setelah komputer anda restart maka anda akan diminta untuk check disk atau tidak. Klik tombol "Y" untuk menyetujui, atau klik tombol "N" untuk tidak menyetujui.

10. setelah itu akan muncul tampilan login. "admin" (tanpa tanda petik) pada Mikrotik Login. Dan pada password enter aja. karena password defaultnya tidak ada password,,,,

11. Jika berhasil maka akan muncul gambar tampilan awal mikrotik (lihat gambar dibawah ini). Menandakan anda telah berhasil menginstal mikrotik.

Cara Mengetahui ID Pengirim E-mail

Anda pasti pernah mendapat email SPAM, HOAX, penipuan, undian berhadiah, berita bohong, dan Anda ingin tahu identitas pengirim email tersebut? Caranya mudah kok, yaitu dengan Email Trace. Anda bisa mengetahui IP-Adress pengirim email, peta di mana dia berada, derajat lintang dan busur, pokoknya lengkap deh.

Caranya seperti ini:

1. Buka http://www.ip-adress.com/trace_email/

Di halaman tersebut Anda akan diminta memasukkan header email. Header email adalah informasi yang ada di setiap email, seperti IP Address pengirim & penerima.

Cara melihat header email:

* Yahoo Mail Baru: Klik kanan email, pilih View Full Headers
* Yahoo Mail Classic: Buka email tersebut, di bagian pojok kanan bawah ada tulisan View Full Header.
* Gmail / Google Mail: Buka email tersebut, di bagian atas ada pilihan Reply, samping tulisan Reply, ada tanda panah ke bawah, pilih Show Original.
* Hotmail: Klik kanan email, pilih View Source.
* Outlook Express: Buka email, buka menu File -> Properties -> Details -> Message Source
* micr*soft Outlook: Klik double email untuk melihat dalam full Window, buka menu Options -> View.

2. Copy-paste header email ke http://www.ip-adress.com/trace_email/ , klik Trace Email Sender

3. Selesai. Anda akan melihat informasi pengirim email seperti ini. Anda bisa mengklik whois untuk melihat lebih detail.

trace mengetahui identitas pengirim email.

SISTEM PROTEKSI TV Bagian II

Proteksi Over Voltage dan No Voltage

Pada bagian ini hanya mengulas lebih jauh tentang proteksi Over Voltage dan No Voltage, untuk proteksi suhu dan sinkronisasi tidak diulas karena umumnya sudah masuk dalam komponen aktif. Sedangkan ulasan tentang pintu-pintu/port/pin dan logika proteksinya sebagai berikut :

Memanfaatkan Pin/kaki IC program
Seperti telah diketahui sebelumnya bahwa IC program merupakan ‘otak’ dari perangkat TV maka cara termudah yaitu dengan memanfaatkan pin/port ic program untuk sensor proteksi. Keuntungan lain dari penggunaan pin/port adalah dimungkinkannya membuat suatu prosedur debugging dan self test (menampilkan kode kedip jika error).
Pada kondisi normal, pin/port tersebut pada umumnya berlogika 1 (tegangan pada port/pin mendekati VCC/VDD IC program) dan untuk menjamin tegangan pada pin/port tersebut selalu pada logika 1 dipasanglah R pull up (pada sharp xpression menggunakan 100K). Ketika terdeteksi menurunnya tegangan pada pin/port ini, maka cpu/IC program akan menjalankan prosedur proteksi (mematikan perangkat, umumnya mematikan osilator horisontal).
Karena secara normalnya berlogika 1 (High), maka output dari detektor No Voltage dapat langsung dihubungkan ke pin/port tersebut. Sedangkan untuk mendukung deteksi Over Voltage pada pin/port yang sama, maka output dari detektor Over Voltage tersebut harus ‘dibalik’ terlebih dahulu, umumnya menggunakan rangkaian 1 transistor yang disusun menjadi gerbang NOT (jika input=Hi maka output=Lo dan sebaliknya). Rangkaian gerbang ini mutlak diperlukan karena detektor Over Voltage menghasilkan tegangan jika terdeteksi tegangan lebih (berlawanan dengan detektor No Voltage).

Memanfaatkan Pin/kaki EHT protection pada IC jungle/osilator
Tidak seperti pin/port ic program, pin/kaki EHT secara umum normalnya berlogika 0 (Low, tegangan 0V atau beberapa volt saja). Tidak semua type IC selalu menggunakan 0V ketika normalnya, banyak juga tipe IC yang secara normalnya menggunakan volt/tegangan tertentu (tegangan ambang proteksi). Jumlah tegangan ambang proteksi tergantung type IC yang dipakai. Tetapi pada dasarnya sama, yaitu jika terdeteksi naiknya tegangan yang mencapai ambang proteksi pada pin/kaki tersebut maka IC jungle/osilator segera mematikan/men-disable pulsa horisontal (H-OUT). Hampir semua jenis ic jungle/osilator dilengkapi dengan fasilitas ini.
Karena secara normalnya berlogika 0, maka pin/kaki EHT protection ini sangat efektif untuk proteksi X-ray dan Over Voltage. Proteksi yang menggunakan pin/kaki ini umumnya menyensor tegangan heater, tegangan ABL, atau tegangan-tegangan lain yang berasal dari sekunder TFB.

Memanfaatkan pin/kaki/kontrol standby pada smps/ac-matic
Model ini dapat ditemukan pada TV model jadul, desain dan proses servis menjadi agak rumit karena langsung mengontrol output dari smps/ac-matic. Sebagai contoh pada national/panasonic yang memakai AN5601K dan STR-51213. Pin5 dari STR51213 merupakan kontrol standby (on/off) power supply, rangkaian proteksinya ‘disisipkan’ pada blok kontrol standby tersebut.

Protek atau Standby

Kondisi TV standby secara umum cirinya adalah TFB atau horisontal tidak bekerja, tegangan-tegangan sekunder tidak ada (tegangan B+, tegangan ke tuner/peripheral dan tegangan sekunder lain) dan masih ada tegangan untuk IC program atau sering disebut V_STANDBY. Untuk menghasilkan tegangan V_STANDBY pada TV model jadul sering menggunakan trafo tersendiri atau ‘mengambil’ dari AC_IN 220V dengan resistor, tetapi pada model-model yang lebih baru cenderung menggunakan smps/ac-matic yang ‘jadi satu’ dan dapat dikontrol on/off-nya. Tujuannya tak lain adalah guna mendukung power saving (ngirit setrum).
Berdasarkan sistem proteksi yang secara urut prosesnya adalah TV keadaan standby, kemudian di-onkan oleh ic program, menyala beberapa saat, kemudian terdeteksi adanya ketidak beresan, akhirnya IC program kembali men-standby TV (menjalankan prosedur proteksi).
Kondisi standby dikontrol oleh ic program. Sedangkan syarat IC program bisa mengontrol, IC program harus sudah running/berjalan/aktif. Sedangkan syarat IC program running/aktif harus dalam kondisi normal, ada VCC standby, melalui proses reset dan mempunyai denyut/clock.
Jadi kesimpulannya, kondisi standby tidak selalu disebabkan oleh protek. Sedangkan protek selalu mengakibatkan standby.

Identifikasi Jalur Proteksi

Dalam proses servis, identifikasi jalur proteksi dimaksudkan untuk ‘melumpuhkan’ sementara proteksi dari perangkat TV yang sudah dilengkapi dengan proteksi. Jika proteksi tidak dilumpuhkan, proses servis menjadi lebih lama karena TV akan selalu kembali ke kondisi standby.Jalur proteksi dapat diidentifikasi dengan cara sebagai berikut :

Cari jalur-jalur tegangan sekunder vital, misalnya, tegangan untuk vertikal, tegangan heater, tegangan RGB out (180V) dll. Tidak jarang juga pada tegangan hasil penyearahan dari sistem output amplifikasi, misalnya output vertikal (pump-out), pulsa-pulsa ini diubah tegangannya menjadi DC lalu besar tegangan DC-nya disensor (misalnya pada polytron/digitec).

Pada umumnya jalur jalur tersebut disensor dengan menggunakan dioda (skema rangkaian pada bagian 1 artikel ini). Utamakan cari yang berjenis detektor No Voltage.

Tiap-tiap output dari detektor No Voltage tersebut bertemu dalam satu jalur, jalur inilah yang dinamakan jalur proteksi.

Untuk menentukan jenis kondisi normalnya, carilah resistor pull_up (resistor yang dihubungkan menuju ke titik/jalur VCC/tegangan) atau pull_down (resistor yang dihubungkan menuju ke titik/jalur GND) pada jalur proteksi tersebut. Jika ditemukan resistor pull_up pada jalur proteksi tersebut berarti kondisi normalnya berlogika 1 (high, tegangan mendekati VCC, jika drop/turun akan protek) dan sebaliknya jika ditemukan resistor pull_down.

Prosedur Proteksi oleh IC Program

Ketika IC program mendeteksi adanya ketidak normalan pada pin proteknya, IC program segera menjalankan prosedur proteksi yang secara umum langsung mematikan/men-standby perangkat tv (metode mematikan diulas di bagian 1 artikel ini).
Pada beberapa merk, misalnya pada Sharp universe/wonder, prosedur proteksi diawali dengan mematikan/men-standby perangkat TV, kemudian IC program memberikan kode kesalahan berupa kode kedip dengan jumlah kedipan tertentu tergantung jenis proteksinya (baca proteksi dan kode kedip TV sharp).

Tips perbaikan

Cari/identifikasi jalur proteksi terlebih dahulu.

Cari/Identifikasi jenis logika proteksi (apakah pull_up atau pull_down).

Jika sudah ditemukan jalur proteksinya, lumpuhkan proteksi SATU PERSATU, jangan melumpuhkan langsung pada pin/port/pintu-pintu proteksi (misalnya pada sasis sharp wonder/universe dengan melepas jumper 223). Karena jika melumpuhkan pada port/pintu/pin proteksi, lokasi penyebab protek akan sulit ditemukan, dengan kata lain pelumpuhan total. Pelumpuhan total ini hanya efektif untuk ‘melihat’ kerusakan yang tampil dilayar.

Sedangkan maksud dari melumpuhkan satu persatu adalah melumpuhkan satu titik proteksi, lalu dicoba dinyalakan, jika masih protek berarti bukan blok tersebut yang rusak, kemudian sambung lagi proteksinya. Langkah ini berlaku untuk semua titik-titik yang disensor.

Cara melumpuhkannya dengan melepas hubungan output sensor proteksi (melepas salah satu kaki dioda/zener atau melepas dioda protek).

Jika jenis proteksinya merupakan deteksi tegangan, bukan detektor No Voltage, bukan juga deteksi Over Voltage dan tidak ditemukannya resistor pull_up/pull_down, maka untuk melumpuhkannya dengan memberi tambahan resistor pull_up bernilai sekitar 4K7 menuju ke V_STANDBY. Untuk pull_down tinggal kebalikannya (pull/tarik ke GND). Contoh jenis ini adalah polytron/digitec yang menyensor tegangan DC hasil penyearahan vertical out (pump_out).

Terakhir, perbaiki satu bagian yang bermasalah tersebut, coba pasang kembali proteksinya dan nyalakan TV.

Pelajaran Berharga

Perbaikan perangkat TV yang sudah dilengkapi dengan proteksi sebenarnya tidak ’seseram’ yang dibayangkan. Dengan adanya proteksi sebenarnya sangat membantu dalam mencari biang kerok kerusakannya, karena pada dasarnya proteksi dipasang hampir pada semua bagian/blok dari perangkat TV. Atau dengan kata lain, tiap-tiap blok sudah terlindungi oleh sistem proteksi, jika ada kerusakan jarang sekali merembet. Sistem proteksi ‘sering’ dijumpai pada TV yang bermerk dan anehnya, TV yang bermerk menjadi ‘arena’ ganti mesin, padahal ‘otaknya’ masih normal.

Thank's to zaeal electronic

SISTEM PROTEKSI TV Bagian I

SEBELUM MELANGKAH
Sebelum mengulas lebih jauh tentang proteksi, sebaiknya diulas dulu sistem ON/OFF atau sistem standby dari perangkat TV. Metode-metode standby antara lain :

Menghidupmatikan power supply, ciri power supply ini adalah mempunyai besar tegangan output yang ‘jauh’ berbeda ketika ON dan STANDBY. Jika diurut pin out power control dari IC program langsung mengontrol power supply. Hampir sebagian besar TV saat ini menggunakan sistem standby jenis ini.

Menghidupmatikan tegangan H-VCC. Misalnya mesin sasis china, yang dihidupmatikan adalah tegangan H-VCC yang mensupply ic osilator. Contoh lainnya adalah TV-TV era ic TDA8361, TA8690AN. Tegangan output power supply jenis ini tetap.

Menghidupmatikan tegangan bias untuk transistor driver horisontal. Jenis ini dapat ditemukan di sasis TV sharp yang menggunakan TDA83xx, sedangkan H-VCC terus-menerus mendapatkan tegangan. Tegangan output power supply jenis ini tetap.

Melalui bus data, I2C (SDA/SCL), jenis ini jarang ditemui. Hampir semua ic jenis baru, support untuk metode ini.

Kombinasi, selain menghidupmatikan H-VCC juga menghidupmatikan Power Supply.

PINTU ATAU PIN-PIN PROTEKSI

Pin IC program, karena IC program merupakan ‘otak’ dari perangkat TV, maka pada IC program dilengkapi dengan pin protek. Umumnya berjenis high state, yaitu normalnya pada level/logika high (tegangan hampir/sama dengan VCC). Jika terdeteksi menurunnya tegangan pada pin ini, maka IC program akan segera menshutdown perangkat TV.

Pin IC jungle/chroma/osilator. Umumnya, pada IC jenis baru (misalnya AN5606, TDA836xx, dll) dilengkapi dengan pin proteksi EHT, pada pin ini umumnya berjenis Low State, yaitu berlogika Low (0 volt atau beberapa volt saja ketika normal). Jika terdeteksi tegangan yang melebihi ambang tegangan proteksi, maka IC segera mematikan osilator horisontal.

Power supply control, dapat ditemukan di TV model-model jadul, jika ditemukan tidak normal maka rangkaian proteksi akan segera mematikan/me-standby powersupply.

SISTEM PROTEKSI MENURUT BENGKEL
Adanya sistem proteksi pada TV, bukan berarti dengan melepas/melumpuhkan proteksi sudah dianggap selesai garapan TVnya. Banyak bengkel yang hanya melepas protek dan langsung bayaran, tanpa menghiraukan fungsi dari protek tersebut.

JENIS-JENIS PROTEKSI

Proteksi Tegangan Lebih Arus Besar (OverVoltage 1)
Jenis proteksi ini difungsikan untuk melindungi perangkat dari bahaya/tegangan petir atau naiknya tegangan AC_IN. Ciri proteksi terhadap petir yaitu dengan ditemukan adanya kabel yang dihubungkan dari GND tuner menuju ke ‘titik yang tidak terhubung’ didekat konektor input AC_IN. Prinsip dasarnya menggunakan kapasitas tegangan maksimal kapasitor. Jika diamati, kabel tersebut dihubungkan kepada jalur PCB yang ‘sengaja’ dibuat untuk lintasan elektron/tegangan menuju ke jalur listrik input. Jika ada tegangan yang melebihi kapasitasnya, maka tegangan/elektron tersebut akan ‘dibuang’ begitu saja menuju ke jala-jala listrik.
Proteksi arus besar lainnya adalah proteksi tegangan AC_IN, menggunakan komponen sejenis zener tegangan AC (DIAC), pada komponen ini dapat dibaca tegangan kerjanya. Penempatannya secara paralel terhadap AC_IN dan setelah sekring. Jika ada tegangan yang melebihi batas komponen ini maka komponen akan konslet dengan sendirinya, karena konslet, akhirnya sekring putus. Bentuk fisik komponen dimaksud mirip dengan kapasitor tegangan tinggi, dan umumnya berwarna biru muda.

Proteksi Tegangan Lebih Arus Kecil (OverVoltage 2)
Fungsi proteksi ini untuk mendeteksi tegangan berlebih pada titik yang disensor. Komponen utama yang dipakai umumnya menggunakan dioda zener. Pada dasarnya, dioda zener akan menghasilkan tegangan selisih jika dialiri arus secara mundur/terbalik. Untuk lebih jelasnya lihat skema berikut ini :

Pada skema diatas, tegangan output (VOUT) dihasilkan dari perhitungan VIN – VZ. VZ adalah tegangan kerja dari zener. Rumus tersebut hanya penyederhanaan, tidak mengikutkan elemen R LOAD.
Dari rumus tersebut dapat disimpulkan bahwa jika ada tegangan output (VO) berarti tegangan input sudah melebihi dari tegangan yang ditentukan (VZ). Kesimpulannya, ada tegangan jika protek.

Proteksi Tidak Ada Tegangan (NoVoltage)
Tidak seperti proteksi Over Voltage, proteksi ini menyensor ada tidaknya tegangan pada suatu titik. Coba amati skema berikut :

VIN merupakan tegangan stabil, umumnya sebesar tegangan VCC ic program (5V atau 3V3). Tegangan VIN melalui R_PULL_UP hingga menjadi tegangan VOUT. Persyaratan utama dari sensor ini adalah tegangan VOUT tidak boleh melebihi dari V_DIPROTEK. Sedangkan R_LOAD adalah beban pada tegangan yang disensor.
Cara kerjanya cukup sederhana, jika tegangan yang disensor tidak ada, maka tegangan out (VOUT) akan dikonsletkan oleh dioda (lihat arah panah dioda) sehingga VOUT akan turun nilainya (akibat R_LOAD). Derajat/besar penurunan tegangan VOUT inilah yang disensor. Sebaliknya, jika ada tegangan pada titik yang disensor, secara otomatis tegangan VOUT akan tetap karena tegangan yang disensor tidak akan ‘melompati’ dioda (kecuali dioda proteksinya bocor/rusak). Kesimpulannya, tidak ada tegangan jika protek.

Proteksi Suhu Lebih (OverThermal)
Pada rangkaian TV modern, proteksi ini sudah masuk dalam komponen aktif, misalnya STR-Wxxxx. Cara kerjanya hanya menyensor jika suhu kerja melebihi dari titik proteksinya.

Proteksi Emisi Sinar X (X-RayProtection)
Salah satu radiasi/emisi yang ‘tidak dikehendaki’ dari tabung elektron adalah emisi sinar X. Secara alami, tabung elektron akan mengemisikan sinar X pada nilai tertentu yang diperbolehkan. Jika tabung mendapatkan tegangan kerja yang melebihi dari tegangan normalnya, maka kuantitas sinar X yang dihasilkan juga membesar sehingga berbahaya bagi pemakainya. Pada CRT modern, sudah dilengkapi dengan screen protektor yang tujuannya untuk mengurangi emisi tersebut. Bukan hanya tegangan HV yang mempengaruhi tingkat emisi, terang tidaknya gambar juga mempengaruhi kuantitas emisinya.
Selain pemasangan screen protektor, tegangan HV untuk supply CRT juga disensor, karena untuk menyensor tegangan HV (yang pada TV 14in sekitar 20 an kilovolt) sangat sulit sekali maka untuk menyensor tegangan tersebut menggunakan kaki ABL dari TFB. Prinsipnya adalah besar tegangan ABL akan selalu mengikuti dari terang tidaknya layar. Jika CRT terang, secara otomatis CRT akan menarik banyak elektron, sehingga tegangan ABL juga akan turun.
Sebaliknya, jika CRT menampilkan gambar gelap, tegangan ABL akan naik. Yang disensor adalah titik minimum dari tegangan ABL. Tidak boleh kurang dari level/tegangan minimum yang ditentukan.
Selain tegangan ABL, proteksi X-Ray juga menggunakan proteksi OverVoltage yang menyensor tegangan sekunder TFB, misalnya tegangan Heater. Sensor yang dipasang pada titik arus katoda juga dapat difungsikan sebagai proteksi X-Ray, misalnya pada pin5 IC RGB out (TDA6107) merupakan sensor IK (cathode current). Prinsip kerjanya adalah mengeluarkan tegangan yang mirip dengan ABL tetapi besar tegangannya terbalik, semakin terang, semakin tinggi tegangannya.

Proteksi Sinkronisasi
Tanpa sinyal video, perangkat tv dengan sendirinya akan menghasilkan sinyal SandCastle (gambar semut/pasir) yang ditampilkan. Frekuensi-frekuensi free running (horisontal dan vertikal) diset pada nilai-nilai tertentu (tergantung model dan jenis IC-nya). Jika ada sinyal video, sync separator (pemisah sinkronisasi) akan mengadjust frekuensi-frekuensi tersebut berdasarkan sinyal sinkronisasi yang dibawa oleh video. Jika gagal dalam penyinkronan, secara otomatis akan protek.
Sinkronisasi vertikal membutuhkan pulsa vertikal out, sedangkan sinkronisasi horisontal membutuhkan sinyal AFC dari TFB. Jadi sinkronisasi tujuannya untuk mengunci frekuensi-frekuensi osilator freerunning tersebut berdasarkan sinyal video yang masuk. Proteksi sinkronisasi umumnya sudah masuk dalam IC jungle/osilator.

Thank's to zaenal electronic

SETTING DEFAULT TV SANYO

Kamis, 04 Februari 2010 problem TV SANYO dengan gejala mati total ,setelah di cek TR horizontal SHORT/jebol ,setelah diganti TV nya berderik sepertinya FBT bocor ,gambar geser ke arah kiri ,sehingga bagian kanan ada hitamnya ,gambar terlipat diatas ,seperti elco boostup IC vertikal bocor atau B+ 135 drop ,

Ternyata semua problem bukan disebabkan oleh hardwarenya,tetapi dari softwarenya yang berada di IC memory ,kacau .

Bagaimana menyiasati problem seperti ini ,agar problem kita dapat kita selesaikan secepat mungkin?

Caranya adalah dengan cara berikut ini :

Pasang IC memory yang baru(kosong) atau bisa juga menggunakan IC Memory bekas lalu kita flash dengan data FF
Lalu hidupkan TV ,tunggu sampai menyala ,biasanya agak lama nyalanya sebab IC memory kosong
Tekan dan tahan tombol AV di TV lebih dari 5 detik ,tunggu hingga di layar moncul CLR dengan warna kuning
Tekan tombol menu di tv ,dan pastikan CLR masih dilayar dan berubah jadi merah
Matikan TV .dari power swith dan nyalakan kembali .

Prosedur tersebut di atas akan mengembalikan data ke posisi default yaitu

PLUG & PLAY Tidak aktif
Inhibit Data Dibatalkan
CH skipa data Dibatalkan
Data Volume Suara 10/63 step
Kunci Volume Mati
Color system Auto

Seperti biasa ,jika sudah default ,kita tinggal setting dasar(setting posisi gambar) yaitu :

RF AGC
HOR centre
Vertikal posisi
vertikal linier
dll.

DATA PIN SOCKET CRT

Urutan pin; searah jarum jam dimulai dari fokus

Leher kecil pin 8 (matshusita lama)
- fokus
- KR
- G1
- Heater
- Heater
- G1
- KB
- KG
- G2

Leher kecil pin 7
- Fokus
- KB
- Heater
- Heater
- G1
- KR
- G2
- KG

Leher besar pin 9
- Fokus
- NC
- G1
- KG
- G2
- KR
- Heater
- Heater
- KB
- NC

Leher besar pin 9 (JVC lama)
- Fokus
- NC
- Heater
- Heater
- G1
- KG
- G2
- KB
- KR
- KR

Leher besar pin 9 (QUINTRIQ lama)
- Fokus
- G2
- KR
- Heater
- Heater
- G1
- KG
- KB
- NC
- Gnd

Leher besar pin 11
- Fokus
- KB
- NC
- NC
- Heater
- Heater
- KR
- G1
- G2
- NC
- KG
- NC

Leher besar pin 11 (SHARP LAMA)
- Fokus
- G2 B
- G1
- KB
- G2 G
- Heater
- KG
- Heater
- G1
- KR
- G1
- G2 R

Sony
- Fokus
- Fokus
- G2
- G1
- Heater
- Heater
- NC
- KB
- KG
- KR
- NC

TES KONDISI CRT

Untuk mengetahui kualitas crt dapat dilakukan dengan cara:
1. Heater/filamen crt disupply tegangan kurang-lebih 4 volt(ac atau dc sama saja).
2. Ukur dengan avometer (posisi pada 1kohm):
-colok hitam avo pada G1 colok avo merah pada KR
-coloh hitam avo pada G1 colok avo merah pada KG
-colok hitam avo pada G1 colok avo merah pada KR
3. Semakin kecil nilai ohm yang ditunjuk jarum avometer, semakin bagus kondisi crt.

Switch Mode Power Supply (SMPS) Bagian IV

Rabu, 03 Februari 2010 Jika Anda belum memahami blok-blok dalam rangkaian smps, sebaiknya baca dulu bagian 1 artikel SMPS ini.
SMPS yang akan diulas di sini mempunyai cara kerja yang sedikit ‘nyeleneh’, lihat saja ouputnya, B+ output diambil langsung dari kaki transformator alias tidak lazim bagi rangkaian power supply pada umumnya. SMPS jenis ini dapat dijumpai di produk TV Panasonic Gold Series. Dengan cara kerja yang sedikit ‘nyeleneh’ tersebut menjadikan SMPS model ini menjadi ‘favorite things’ bagi beberapa bengkel teman Penulis.

Sebelum mengulas cara kerja rangkaian SMPS jenis ini, sebaiknya ditinjau dahulu dua fungsi dasar transistor yaitu sebagai penguat arus dan penguat tegangan. Pada skema-skema smps artikel sebelumnya, transistor digunakan sebagai penguat tegangan (switcher, karena dibias hingga jenuh/switch). Sedangkan pada jenis ini, transistor digunakan sebagai penguat arus.
Pada transistor NPN, transistor berfungsi sebagai penguat arus jika output dari sistem penguatan menggunakan kaki emitor dan kaki kolektor langsung dihubungkan ke tegangan positif (hingga lazim disebut VCC) sebagai masukannya. Jika transistor dalam posisi ini mendapatkan bias (tegangan basis) positif, transistor akan meng-‘emitorkan’ (mengemisikan) tegangan dari kolektor menuju emitor dengan besar tegangan sama dengan tegangan basisnya (lihat rangkaian power supply yang pakai trafo biasa dengan transistor sebagai penguatnya). Karena tegangan yang diemisikan bersumber dari kolektor (yang notabene mempunyai arus lebih besar dari tegangan basis), maka tegangan output pada kaki emitor juga mempunyai arus yang lebih besar pula.
Kembali ke skema di atas, prinsip dasar kerja rangkaiannya adalah penggunaan transistor yang difungsikan sebagai penguat arus, kemudian tegangan keluaran transistor tersebut (yang arusnya telah dikuatkan) nantinya digunakan untuk ‘menggerakkan’ transformator sekaligus sebagai tegangan output dari SMPS. Karena yang ‘diubek’ adalah arusnya, bisa dikatakan smps jenis ini mempunyai output tegangan DC yang terputus-putus, sedangkan cara kerjanya sebagai berikut (singkat saja):

Seperti pada umumnya rangkaian SMPS, tegangan DC 308V dihasilkan dari penyearahan tegangan masukan AC melalui line filter kemudian masuk ke main rectifier dan elko perata (C1 150uF/400V).
Dengan adanya tegangan B+308V, resistor-resistor start-up R1 dan R2 (470K) memberikan tegangan/bias basis pada transistor utama Q1 (2SC4804/2SC5249), karena transistor mendapatkan tegangan basis, maka transistor akan mengeluarkan tegangan pada emitornya yang langsung ‘keluar’ ke output melalui lilitan primer transformator dengan tegangan yang menanjak (semakin membesar).
Dalam waktu beberapa mikrodetik (uS), tegangan yang menanjak tersebut mencapai ambang SCR dan segera memicu SCR D8 (FD312) untuk menghubung singkatkan tegangan tersebut secara cepat (ingat, kaki SCR sebelumnya belum ada tegangan = terdapat beda potensial yang cukup untuk memicu).
Karena tegangan output ‘dikonsletkan’ sesaat oleh D8 (SCR FD312), maka secara otomatis terbentuk magnet pada inti transformator (T1, C1C6A) yang segera terdemagnetisasi karena transistor kehilangan bias (bias dihilangkan oleh transistor Q3 (2SC3940A), proses tersebut berulang-ulang hingga akhirnya smps berosilasi dan mengeluarkan tegangan pada masing-masing lilitan sekunder trafo. R11 (100/2W) dan C11 (100n/100V) berfungsi sebagai penentu frekuensi kerja smps dan menjaga smps tetap berosilasi.
Untuk menghindari ‘penanjakan’ yang berlebih, D5 (AU01Z), C5 (470p/500V), R12 (22), ZD1 (MA4062-6V2), C10 (47uF/50V), Q2 (2SA1512) dan R3 (220) membentuk rangkaian limiter/pembatas yang mempertahankan tegangan output pada nilai yang ditentukan. Dalam standby maupun kondisi ON, rangkaian ini tetap difungsikan. Karena rangkaian limiter sudah bekerja, maka tegangan output menjadi tidak cukup untuk memicu D8 FD312 (ingat, trafo hanya bisa dimagnet jika diberi tegangan, bukan dilewati tegangan).
Untuk menjaga siklus osilasi tetap berjalan yang notabene harus dengan beban, R16 (470/2W) merupakan komponen yang bertanggung jawab untuk memberi beban smps ini ketika standby. Ketika ON, beban dipindah ke transistor horisontal dan flyback oleh relay.
Ketika mode ON, beban dipindah ke beban sesungguhnya oleh relay dengan melewati dioda penyearah, dioda tersebut menyearahkan selisih tegangan yang ada di sistem sasis input/outputnya. Karena setiap dalam satu siklus osilasi, smps dikonsletkan oleh beban sehingga muncul tegangan selisih pada groundnya. Selain itu, dioda ini juga sebagai isolator agar rangkaian smps (primer) selalu dalam potensial positif (ingat, yang diubek-ubek tegangan DC lho…!!!).
Rangkaian error amp, terdiri dari IC1, SE090-NLF4, Q3 (2SC3940A), optocoupler (PS2051-1) dan komponen pasif pendukung lainnya (jelasnya baca skema). Rangkaian error amp ini menjaga tegangan output tetap stabil pada 90V. Tegangan error yang keluar dari SE090 memberikan bias pada optocoupler OP1 (PS2501-1) sehingga opto mengalirkan tegangan dari kolektor ke emitor yang akhirnya menuju ke basis Q3 (2SC3940A), sehingga Q3 dapat mengontrol/menahan tegangan basis pada Q1 (2SC4804), semakin tinggi tegangan yang masuk ke basis Q3, semakin rendah outputnya. Sedangkan tegangan kolektor optocopler diambil dari tegangan dari B1-2 (lilitan sekunder) dan tegangan yang melalui D4.
Yang menarik adalah mengapa harus butuh boost-up??? Ketika tegangan boost-up tidak ada (TFB tidak bekerja misalnya) dan smps diberi beban mengakibatkan tegangan output turun dan rangkaian error amp tidak lagi mampu mempertahankan tegangan outputnya. Karena smps masih mendapatkan tegangan start-up (oleh resistor-resistor start up) secara otomatis osilasi tetap berlanjut (dengan super beban tentunya), alhasil, ada suara kriiiiiiik pada trafonya. Jika diperbesar, prosesnya adalah, start – out ada – out drop (karena beban) – start lagi – out ada – out drop …… dan seterusnya. Begitu juga tegangan dari sekunder B1-2, juga mengalami hal yang sama. Untuk mengatasi hal tersebut, dibuatlah lilitan L1 (sekitar 3 s/d 4 lilit) yang digulungkan di trafo flyback dengan maksud untuk mem-boost rangkaian smps segera setelah TFB bekerja. Karena adanya tegangan boost (yang dari TFB), tegangan dari resistor-resistor startup secara otomatis tergantikan dari tegangan boost tersebut.

Komponen Vital

Dalam sistem smps, semua komponen adalah vital. Tetapi persyaratan utama smps adalah stabilnya tegangan output juga cukupnya arus. Jika mengamati skema, sistem kerja di atas dan persyaratan tersebut, dapat ditemui beberapa komponen yang kritis/vital yaitu :

C10 (47/50V), elko ini berfungsi sebagai perata/penampung tegangan bias Q2 (2SA1512) yang menurut skema transistor tersebut digunakan untuk membatasi tegangan outputnya (bersama-sama dengan ZD1 MA4062-6V2), jika ada gangguan pada elko ini, pembatasan tegangan output akan ‘bergeser’. Tegangan pada elko ini sebelumnya melalui R12 (22) sehingga R tersebut juga sangat penting. Jika elko kering, tegangan output akan naik.
Q1 (2SC4804), transistor final ini harus dipilih dari transistor yang mempunyai karakteristik yang cocok untuk penggunaan penguatan arus. Tidak semua transistor smps cocok untuk tugas ini (pemilihan tipe alternatif harus teliti).
Optocoupler (OP1 PS2501-1), sebelumnya mungkin sudah bertanya-tanya, optocouplernya kok tidak umum seperti pada TV-TV lainnya, PS2501-1, jika dilihat dari skemanya optocoupler ini memberi tegangan bias kepada Q3 (2SC3940A) dengan besar tegangan sesuai dengan inputnya (output dari SE090N). Ketika standby, tegangan bias ini harus tidak ada. Jadi, optocoupler yang ‘bocor’ sedikit saja, dapat mengganggu kerja dari SMPS ini.

Tips Perbaikan dan Troubleshooting

Mencoba/mengetes smps sebaiknya menggunakan cara mengetes smps seperti yang diulas dalam artikel Cara Aman Mengetes Power Supply (SMPS).
Lepaskan trafo, kemudian tes semua komponen-komponen yang terdapat pada bagian primer termasuk dioda-dioda penyearah pada sekunder trafo. Cek juga apakah ada beban yang konslet. Jika ditemukan beban yang konslet, perbaiki dulu yang konslet tersebut baru lanjutkan kembali ke bagian smps.
Ganti komponen-komponen yang rusak dengan nilai yang sama, untuk transistor, dapat menggunakan tipe lain dengan catatan sama karakteristiknya. Untuk penggantian elko (2 biji), sangat dianjurkan walaupun berkesan masih baik.
Jika dirasa beres semua, kembalikan trafo, lepas beban B+ yang menuju ke TFB, kemudian ‘paksa’ standby smps dengan melepas salah satu kaki koil relay. Kemudian hidupkan power supply.
Jika tidak ada masalah, akan terbaca tegangan 20V dan 40V pada sekunder dan sekitar 20V pada B+90V.
Jika smps masih mengerik, mungkin ada beban yang konslet, cek IC AN78M05.
Jika smps berbunyi ciit panjang diiringi dengan output rendah (kurang dari normalnya, cek optocoupler.
Kembalikan paksaan standby, kemudian hidupkan power supply, secara normal, tegangan output akan sedikit menurun, 20V terbaca sekitar 15 s/d 18V, 40V terbaca sekitar 35V. tegangan ini dapat dipengaruhi oleh gambar/beban TFB karena pengaruh boost-up.

Alternatif Komponen Pengganti

Optocoupler : PC817 (sharp) bisa dipakai, jangan menggunakan optocoupler yang jika dites antara kaki kolektor dengan kaki emitornya dengan skala 1/10K, ada resistansi (jarum bergerak), misalnya P721 atau P621.
Elko 47/50V, gunakan yang mempunyai suhu kerja tinggi (lihat pada kemasan) dan kualitas yang baik, jika tidak ditemukan, bungkus elko dengan shrink isolator atau tinggikan kaki-kakinya (penempatannya).
Transistor utama, dapat menggunakan 2SC5249 atau tipe laen yang fungsi dan karakteristik sama.

Tegangan 35/40V

Pada sasis gold series, tegangan sekunder 40V ini hanya dipakai untuk tegangan VT tuner, zener pada jalur tegangan ini sering short (karena naiknya tegangan yang disebabkan keringnya elko 47/50V), sedangkan untuk mencari penggantinya, di beberapa daerah mungkin tidak ditemukan. Sebagai alternatif lain, zener tidak perlu dipasang (dilepas), tetapi perlu ditambahkan zener 33V pada jalur 33V setelah R820/2W.

Thank's to zaenal electronic

Switch Mode Power Supply (SMPS) Bagian IV

Jika Anda belum memahami blok-blok dalam rangkaian smps, sebaiknya baca dulu bagian 1 artikel SMPS ini.
SMPS yang akan diulas di sini mempunyai cara kerja yang sedikit ‘nyeleneh’, lihat saja ouputnya, B+ output diambil langsung dari kaki transformator alias tidak lazim bagi rangkaian power supply pada umumnya. SMPS jenis ini dapat dijumpai di produk TV Panasonic Gold Series. Dengan cara kerja yang sedikit ‘nyeleneh’ tersebut menjadikan SMPS model ini menjadi ‘favorite things’ bagi beberapa bengkel teman Penulis.

Seperti pada umumnya rangkaian SMPS, tegangan DC 308V dihasilkan dari penyearahan tegangan masukan AC melalui line filter kemudian masuk ke main rectifier dan elko perata (C1 150uF/400V).
Dengan adanya tegangan B+308V, resistor-resistor start-up R1 dan R2 (470K) memberikan tegangan/bias basis pada transistor utama Q1 (2SC4804/2SC5249), karena transistor mendapatkan tegangan basis, maka transistor akan mengeluarkan tegangan pada emitornya yang langsung ‘keluar’ ke output melalui lilitan primer transformator dengan tegangan yang menanjak (semakin membesar).
Dalam waktu beberapa mikrodetik (uS), tegangan yang menanjak tersebut mencapai ambang SCR dan segera memicu SCR D8 (FD312) untuk menghubung singkatkan tegangan tersebut secara cepat (ingat, kaki SCR sebelumnya belum ada tegangan = terdapat beda potensial yang cukup untuk memicu).
Karena tegangan output ‘dikonsletkan’ sesaat oleh D8 (SCR FD312), maka secara otomatis terbentuk magnet pada inti transformator (T1, C1C6A) yang segera terdemagnetisasi karena transistor kehilangan bias (bias dihilangkan oleh transistor Q3 (2SC3940A), proses tersebut berulang-ulang hingga akhirnya smps berosilasi dan mengeluarkan tegangan pada masing-masing lilitan sekunder trafo. R11 (100/2W) dan C11 (100n/100V) berfungsi sebagai penentu frekuensi kerja smps dan menjaga smps tetap berosilasi.
Untuk menghindari ‘penanjakan’ yang berlebih, D5 (AU01Z), C5 (470p/500V), R12 (22), ZD1 (MA4062-6V2), C10 (47uF/50V), Q2 (2SA1512) dan R3 (220) membentuk rangkaian limiter/pembatas yang mempertahankan tegangan output pada nilai yang ditentukan. Dalam standby maupun kondisi ON, rangkaian ini tetap difungsikan. Karena rangkaian limiter sudah bekerja, maka tegangan output menjadi tidak cukup untuk memicu D8 FD312 (ingat, trafo hanya bisa dimagnet jika diberi tegangan, bukan dilewati tegangan).
Untuk menjaga siklus osilasi tetap berjalan yang notabene harus dengan beban, R16 (470/2W) merupakan komponen yang bertanggung jawab untuk memberi beban smps ini ketika standby. Ketika ON, beban dipindah ke transistor horisontal dan flyback oleh relay.
Ketika mode ON, beban dipindah ke beban sesungguhnya oleh relay dengan melewati dioda penyearah, dioda tersebut menyearahkan selisih tegangan yang ada di sistem sasis input/outputnya. Karena setiap dalam satu siklus osilasi, smps dikonsletkan oleh beban sehingga muncul tegangan selisih pada groundnya. Selain itu, dioda ini juga sebagai isolator agar rangkaian smps (primer) selalu dalam potensial positif (ingat, yang diubek-ubek tegangan DC lho…!!!).
Rangkaian error amp, terdiri dari IC1, SE090-NLF4, Q3 (2SC3940A), optocoupler (PS2051-1) dan komponen pasif pendukung lainnya (jelasnya baca skema). Rangkaian error amp ini menjaga tegangan output tetap stabil pada 90V. Tegangan error yang keluar dari SE090 memberikan bias pada optocoupler OP1 (PS2501-1) sehingga opto mengalirkan tegangan dari kolektor ke emitor yang akhirnya menuju ke basis Q3 (2SC3940A), sehingga Q3 dapat mengontrol/menahan tegangan basis pada Q1 (2SC4804), semakin tinggi tegangan yang masuk ke basis Q3, semakin rendah outputnya. Sedangkan tegangan kolektor optocopler diambil dari tegangan dari B1-2 (lilitan sekunder) dan tegangan yang melalui D4.
Yang menarik adalah mengapa harus butuh boost-up??? Ketika tegangan boost-up tidak ada (TFB tidak bekerja misalnya) dan smps diberi beban mengakibatkan tegangan output turun dan rangkaian error amp tidak lagi mampu mempertahankan tegangan outputnya. Karena smps masih mendapatkan tegangan start-up (oleh resistor-resistor start up) secara otomatis osilasi tetap berlanjut (dengan super beban tentunya), alhasil, ada suara kriiiiiiik pada trafonya. Jika diperbesar, prosesnya adalah, start – out ada – out drop (karena beban) – start lagi – out ada – out drop …… dan seterusnya. Begitu juga tegangan dari sekunder B1-2, juga mengalami hal yang sama. Untuk mengatasi hal tersebut, dibuatlah lilitan L1 (sekitar 3 s/d 4 lilit) yang digulungkan di trafo flyback dengan maksud untuk mem-boost rangkaian smps segera setelah TFB bekerja. Karena adanya tegangan boost (yang dari TFB), tegangan dari resistor-resistor startup secara otomatis tergantikan dari tegangan boost tersebut.

Komponen Vital

C10 (47/50V), elko ini berfungsi sebagai perata/penampung tegangan bias Q2 (2SA1512) yang menurut skema transistor tersebut digunakan untuk membatasi tegangan outputnya (bersama-sama dengan ZD1 MA4062-6V2), jika ada gangguan pada elko ini, pembatasan tegangan output akan ‘bergeser’. Tegangan pada elko ini sebelumnya melalui R12 (22) sehingga R tersebut juga sangat penting. Jika elko kering, tegangan output akan naik.
Q1 (2SC4804), transistor final ini harus dipilih dari transistor yang mempunyai karakteristik yang cocok untuk penggunaan penguatan arus. Tidak semua transistor smps cocok untuk tugas ini (pemilihan tipe alternatif harus teliti).
Optocoupler (OP1 PS2501-1), sebelumnya mungkin sudah bertanya-tanya, optocouplernya kok tidak umum seperti pada TV-TV lainnya, PS2501-1, jika dilihat dari skemanya optocoupler ini memberi tegangan bias kepada Q3 (2SC3940A) dengan besar tegangan sesuai dengan inputnya (output dari SE090N). Ketika standby, tegangan bias ini harus tidak ada. Jadi, optocoupler yang ‘bocor’ sedikit saja, dapat mengganggu kerja dari SMPS ini.

Tips Perbaikan dan Troubleshooting

Mencoba/mengetes smps sebaiknya menggunakan cara mengetes smps seperti yang diulas dalam artikel Cara Aman Mengetes Power Supply (SMPS).
Lepaskan trafo, kemudian tes semua komponen-komponen yang terdapat pada bagian primer termasuk dioda-dioda penyearah pada sekunder trafo. Cek juga apakah ada beban yang konslet. Jika ditemukan beban yang konslet, perbaiki dulu yang konslet tersebut baru lanjutkan kembali ke bagian smps.
Ganti komponen-komponen yang rusak dengan nilai yang sama, untuk transistor, dapat menggunakan tipe lain dengan catatan sama karakteristiknya. Untuk penggantian elko (2 biji), sangat dianjurkan walaupun berkesan masih baik.
Jika dirasa beres semua, kembalikan trafo, lepas beban B+ yang menuju ke TFB, kemudian ‘paksa’ standby smps dengan melepas salah satu kaki koil relay. Kemudian hidupkan power supply.
Jika tidak ada masalah, akan terbaca tegangan 20V dan 40V pada sekunder dan sekitar 20V pada B+90V.
Jika smps masih mengerik, mungkin ada beban yang konslet, cek IC AN78M05.
Jika smps berbunyi ciit panjang diiringi dengan output rendah (kurang dari normalnya, cek optocoupler.
Kembalikan paksaan standby, kemudian hidupkan power supply, secara normal, tegangan output akan sedikit menurun, 20V terbaca sekitar 15 s/d 18V, 40V terbaca sekitar 35V. tegangan ini dapat dipengaruhi oleh gambar/beban TFB karena pengaruh boost-up.

Alternatif Komponen Pengganti

Optocoupler : PC817 (sharp) bisa dipakai, jangan menggunakan optocoupler yang jika dites antara kaki kolektor dengan kaki emitornya dengan skala 1/10K, ada resistansi (jarum bergerak), misalnya P721 atau P621.
Elko 47/50V, gunakan yang mempunyai suhu kerja tinggi (lihat pada kemasan) dan kualitas yang baik, jika tidak ditemukan, bungkus elko dengan shrink isolator atau tinggikan kaki-kakinya (penempatannya).
Transistor utama, dapat menggunakan 2SC5249 atau tipe laen yang fungsi dan karakteristik sama.

Tegangan 35/40V

Switch Mode Power Supply (SMPS) Bagian III

Selasa, 02 Februari 2010 CARA KERJA SMPS DENGAN FINAL FET
Jika Anda belum memahami blok-blok dalam rangkaian smps, sebaiknya baca dulu bagian 1 artikel SMPS ini.
Banyak teman penulis yang mengeluhkan rangkaian smps jenis ini, mulai dari FET yang gak bisa dipasang ampe yang menghabiskan FET sampai 5 biji, gak hanya FETnya saja yang terbakar, tetapi mirip mercon rentengan ketika smps dicoba, thour-thuorr-thuorr.
Skema smps yang dimaksud adalah :

Cara kerja rangkaian sebagian besar sama seperti yang diulas pada artikel sebelumnya, perbedaannya pada rangkaian error amp yang dipakai. Disini, Penulis hanya mengulas blok-blok rangkaian di atas beserta fungsinya saja.

Line filter dan Rectifier : terdiri dari R536, C532 dan M502. Kemudian disearahkan dan difilter oleh rangkaian Main Rectifier yang terdiri dari D519, C527, C528, C529, C530 dan C525 (220uF/400) untuk membuat tegangan B+ 308V.
Start up circuit : setelah tegangan B+ 308V cukup, tegangan ini dihambat oleh R531 dan R532 kemudian oleh zener (D518 6V2) tegangan dibatasi pada 6V2 kemudian tegangan 6V2 ini digunakan sebagai tegangan StartUP melalui R528 10K (pada beberapa model 18K/22K). Tegangan tersebut sudah cukup untuk memicu/menswitch IC501 9NK70 (pada beberapa model menggunakan FS7UM) untuk memulai self oscilation.
Snubber circuit : terdiri dari C524 (2n2/1n 2KV) dan R533 (2R2).
Error Amp : terdiri dari 2 rangkaian error amp, masing-masing dipakai ketika standby dan ketika ON. Error Amp ketika standby menggunakan ZD517 (2V), R522 (680), T506 (C945) dan C521 (10n). Sedangkan Error Amp ketika ON adalah IC503 (TL431), R506 (100K), RT501 (22K), C511 (220p), R505 (2K4), R504 (470K), R503 (100K) dan C510 (2n7). Error Amp akan membandingkan tegangan output B+115V (setelah melalui R506 dan RT501) dengan tegangan referensi internal IC TL431.
Rangkaian Over Current Protection (OCP) terdiri dari T507 (A1015), T508 (C1815), R525 (100), C523 (18n) dan ZD521 (13V). Sedangkan R526, R527 dipakai untuk adjustment kepekaan OCP sekaligus sebagai jalur tegangan negatif yang menuju ke IC501 (power final).
Rangkaian penentu frekuensi/pulsa osilasi terdiri dari L507, R523 (1K2) dan C522 (3n3) yang menjaga osilasi tetap pada frekuensi kerja.

Lebih Jauh Tentang Error Amp ketika ON

Tegangan sekunder 14V mensupply kaki anoda optocoupler melalui R542 (220), sedangkan kaki katoda optocoupler disupply oleh rangkaian Error Amp yang terdiri dari IC503 (TL431), R506 (100K), RT501 (22K), C511 (220p), R505 (2K4), R504 (470K), R503 (100K) dan C510 (2n7). Error Amp akan membandingkan tegangan output B+115V (setelah melalui R506 dan RT501) dengan tegangan referensi internal IC TL431 (2,5V=menurut datasheet) yang kemudian tegangan error tersebut diumpankan ke kaki katoda optocoupler.
Tegangan selisih yang terdapat pada dioda/masukan optocoupler (PC817) menyebabkan optocoupler menghantarkan tegangan dari kolektor ke kaki emitornya (kaki-kaki opto PC817 secara urut adalah, 1:anoda, 2:katoda, 3:emitor, 4:kolektor). Tegangan yang dihantarkan oleh PC817 berasal dari lilitan sekunder pada sisi non isolated area. Tegangan tersebut berfungsi sebagai tegangan error dan tegangan driver yang selanjutnya digunakan untuk mengendalikan osilasi/kerja dari rangkaian primer.

Sistem Standby

Dengan adanya tegangan 14V, secara otomatis rangkaian regulator (T503 C2236) juga mengeluarkan tegangan standby 5V melalui D522 1N4002. Tegangan standby ini merupakan tegangan utama yang digunakan oleh IC program dalam keadaan standby maupun bekerja (ON).
Ketika TV dimatikan dengan remot (dibuat standby), muncul tegangan pada jalur standby yang menuju basis T505 (C2235). Transistor tersebut menjadi dalam keadaan switch (E dan C terhubung). Karena E dan C terhubung, maka anoda D514 juga secara langsung terhubung dengan ground (-), mengakibatkan tegangan error dari TL431 hilang/konslet ke ground oleh dioda tersebut (lihat arah panah dioda). Karena opto tidak lagi mendapat tegangan bias, maka rangkaian primer akan masuk dalam mode standby. Ketika mode standby, output sekunder dari trafo ‘sengaja’ dibuat turun drastis. B+115 terbaca sekitar 25V, 50V menjadi 8-10V dan 14V menjadi sekitar 2V. Lantas 5V untuk standby diambil dari mana?
Selain menghubung-singkatkan tegangan error dari TL431, T505 juga memberikan bias negatif pada tr T504 (A1023) melalui R516 (2K2) hingga membuat tr T504 menjadi dalam keadaan switch. Ketika T504 switch, tr tersebut menghubungkan tegangan 50V (ketika standby terbaca sekitar 8 s/d 10V), yang akhirnya tegangan tersebut (yg 8volan) digunakan untuk mensupply tegangan T503 (regulator 5V standby). Sebaliknya, ketika di ON-kan lagi, tegangan T503 diambil dari 14V, dan tr T504 (A1023) kembali tidak dalam keadaan switch (tidak dipakai ketika ON).

Tips Perbaikan

Mencoba/mengetes smps sebaiknya menggunakan cara mengetes smps seperti yang diulas dalam artikel Cara Aman Mengetes Power Supply (SMPS).
Lepaskan trafo, kemudian tes semua komponen-komponen yang terdapat pada bagian primer termasuk dioda-dioda penyearah pada sekunder trafo. Cek juga apakah ada beban yang konslet. Jika ditemukan beban yang konslet, perbaiki dulu yang konslet tersebut baru lanjutkan kembali ke bagian smps.
Ganti komponen-komponen yang rusak dengan nilai yang sama, untuk transistor, dapat menggunakan tipe lain dengan catatan sama karakteristiknya.
Jika dirasa beres semua, kembalikan trafo, lepas beban B+ yang menuju ke TFB (melepas R515, 3R3), kemudian ‘paksa’ standby smps dengan menghubung singkatkan kaki E dan C T505 (C2235) dengan patri/disolder. Kemudian hidupkan power supply.
Jika tidak ada masalah, maka akan terbaca tegangan pada output smps masing-masing, B+115 = sekitar 25V, 50V = 8 s/d 10V, 14Va = sekitar 2V. Jika tegangan tidak mau muncul (smps tidak bekerja ketika standby), cek R startup juga cek R 33ohm yang menuju kekaki G. Jika R tersebut masih bagus, coba ganti FETnya dengan yang baru (dengan harga baru tentunya).
Jika tegangan 50V ketika standby kurang dari 8V (mengakibatkan tegangan 5V standby yang dikeluarkan oleh regulator 5V standby (T503) kurang dari 5V), cek/ganti elko C507 dengan nilai 47uF/63V atau 10uF/160V.
Jika sudah tidak ada masalah, matikan power supply, lepas solderan hasil ‘paksaan’, kemudian hidupkan lagi. Cek tegangan masing-masing output. Jika ada remot, silahkan coba distandby pakai remot, dan dihidupkan lagi pakai remot. Jika smps sudah beres, smps akan bekerja sesuai dengan perintah dari remot (on dan off).
Jika smps tidak mau dibuat standby, meskipun tegangan bias pada T505 (C2235) ada, TV berkesan menyala normal, tetapi R518 (330) yang mensupply basis tr T503 (regulator standby 5V) gosong terus dalam hitungan menit, cek D514 (1N4148 kemungkinan bocor).
Untuk ‘memaksa’ ON smps, bisa dilakukan dengan melepas kaki basis T505 (C2235), cek tegangan pada kolektor atau emitor pada T503, jika kurang dari 5V, cek dioda 1N4002. Biasanya penulis ganti dengan dioda 2A.

Tidak Ada di Skema

Sedikit keluar arena pembahasan, TV dengan power supply tersebut memang gampang-gampang susah. Setelah smps normal (bisa di-ON-OFF-kan) dengan tegangan normal pula, kadang TV masih tidak mau menyala. Berikut beberapa aturan/kondisi yang harus dicukupi supaya TV yang dimaksud bisa start.

Tegangan B+ 115V harus 115V pada 20” dan 21” dan 113V pada 14”.
Tegangan IC program (5V standby) minimal 4,5V.
Tegangan reset (pin3 IC KA7045, kaki3, dekat IC program) minimal 4,5V.
VCCD untuk STV22xx (pin35) minimal 4,5V.
Pastikan SDA dan SCL pada STV22xx ke IC program terhubung dan tidak ada gangguan.
Pin proteksi IC program (pin16) harus lebih dari 3V (jika diurut menuju ke output vertikal), jika kurang TV akan protek.
Pin BCL (pin46) tidak boleh kurang dari 1V. Jika kurang dari 1V, horisontal output dari STV22xx akan non aktif (tegangan hampir sama dengan 8V, alhasil transistor driver horisontal puanass).
Tegangan VCC1 (pin45) pada STV22xx minimal 7,3V.

Pada sasis yang lain, misalnya HBEA-001A, tegangan 5V (on) dan 8V (on) tidak lagi menggunakan 7805 dan 7808, melainkan menggunakan transistor untuk regulasinya (2SD313). Menurut pengalaman penulis, gangguan gagal startup (meskipun smps bagus) sering disebabkan komponen-komponen dalam regulator 5 dan 8V tersebut ada yang gak beres (paling sering elko kering), reboisasi daerah tersebut terbukti manjur. Mulai dari elko-elko sampai dengan transistor regulatornya jangan lupa dioda zenernya (9V1).

Thank's to zaenal electronic

Switch Mode Power Supply (SMPS) Bagian II

CARA KERJA SMPS DENGAN TRANSISTOR

Jika Anda belum memahami blok-blok dalam rangkaian smps, sebaiknya baca dulu bagian 1 artikel SMPS ini.
Rangkaian smps yang diulas adalah rangkaian smps kepunyaan tv merk digitec/polytron jadul yang smps bentuk ini diproduksi beberapa pihak sebagai alternatif pengganti smps yang banyak ditemukan di pasaran (penulis sebut Robot Terminator). Sedangkan skema smps yang dimaksud sebagai berikut :

Cara kerja rangkaian :

Tegangan AC220V yang masuk melalui Line Filter yang terdiri dari C1, R2 dan T1. kemudian disearahkan dan difilter oleh rangkaian Main Rectifier yang terdiri dari D1, D2, D3, D4, C2, C3, C4, C5 dan EC1. Setelah melalui rectifier ini, tegangan menjadi DC 308V. D1 s/d D4 banyak dijumpai dalam bentuk Bridge Diode (dioda kotak 4 kaki).
Setelah tegangan EC1 cukup, R3 dan R4 berlaku sebagai rangkaian StartUP circuit yang memberikan tegangan startup/pemicu yang cukup untuk menswitch Q3 (main switcher). Ketika Q3 mendapatkan tegangan pemicu, Q3 akan menswitch/mengkonsletkan lilitan primer trafo. Menswitch tidak secara konstan (hanya sesaat) karena rangkaian snubber (R12, C9) akan segera me-demagnetisasi trafo.
Karena trafo dengan segera ter-demagnetisasi, muncul tegangan induksi dari lilitan sekunder trafo (S1 dan S2). Tegangan dari S2 menswitch Q3 melalui D5, C8 dan R11. Pada waktu yang bersamaan, tegangan pada S1 disearahkan oleh D7 dan difilter oleh C6 (menghasilkan tegangan sebut saja VS).
Karena Q3 kembali diswitch lagi, magnetisasi dan demagnetisasi berulang lagi dan seterusnya, disebut rangkaian berosilasi. Komponen-komponen yang berperan dalam osilasi adalah C8 dan R11. Osilasi yang terjadi mempunyai bentuk pulsa yang tidak terkendali (semakin menyempit ukuran pulsanya karena efek magnetisasi dan demagnetisasi = tegangan output semakin mengecil). Untunglah ada VS (tegangan dari S1 yang telah disearahkan dan difilter).
Tegangan VS tersebut dipakai untuk membuat tegangan referensi dengan menggunakan ZD1 dan R8, dan dipakai untuk sensor utama tegangan output sekunder trafo.
Tegangan VS dimasukkan dalam rangkaian Error Amp (R5, VR1, R6, R7, R8 dan Q1). Cara kerja Error Amp ini adalah dengan membandingkan VS dengan VREF (tegangan pada emitor Q1) menggunakan Q1. Jika VB lebih tinggi dari VE maka Q1 tidak akan menghantar, akibatnya Q2 tidak menghantar (dorongan/bias basis Q3 dikurangi/diputus), sehingga Q3 kembali ke posisi menyempitkan pulsa osilasinya. Akhirnya tegangan pada sekunder trafo akan turun. Sebaliknya, jika VB lebih rendah dari VE, Q1 akan menghantarkan tegangan dari emitor (VREF) menuju ke kolektor, sehingga Q2 menjadi terdorong dan ‘menahan’ bias Q3. Karena bias Q3 sedikit tertahan, pulsa akan melebar dan akhirnya tegangan sekunder akan naik.
Untuk menghindari ‘penaikan otomatis’ secara berlebihan yang dilakukan oleh Error Amp, pada rangkaian tersebut dilengkapi dengan R9 dan D6 yang berfungsi sebagai Voltage Limiter (atau sering disebut Over Voltage Protection). Cara kerjanya adalah dengan cara membandingkan output dari error amp dengan pulsa negatif trafo.
Ketika beban meningkat, magnet dalam trafo akan lebih cepat terserap oleh beban, sehingga output sekunder menjadi turun. Ketika memasuki tahap ini, rangkaian Error Ampnya akan segera menyesuaikan dan mempertahan output dari smps, begitu juga sebaliknya.
Akhirnya, tegangan sekunder lainnya disearahkan oleh fast rectifier dan dipakai sebagai output dari sistem smps ini yang terisolasi dari jala-jala listrik.

Tips Perbaikan

Setelah mengetahui cara kerja rangkaian ini, metode perbaikannya secara umum dapat diterapkan pada smps-smps transistor jenis lainnya. Sedangkan tipsnya sebagai berikut :

Mencoba/mengetes smps sebaiknya menggunakan cara mengetes smps seperti yang diulas dalam artikel Cara Aman Mengetes Power Supply (SMPS).
Lepaskan trafo, kemudian tes semua komponen-komponen yang terdapat pada bagian primer termasuk dioda-dioda penyearah pada sekunder trafo. Cek juga apakah ada beban yang konslet. Jika ditemukan beban yang konslet, perbaiki dulu yang konslet tersebut baru lanjutkan kembali ke bagian smps.
Ganti komponen-komponen yang rusak dengan nilai yang sama, untuk transistor, dapat menggunakan tipe lain dengan catatan sama karakteristiknya.
Jika dirasa beres semua, kembalikan trafo kemudian silahkan dicoba smpsnya.

Troubleshooting

Tidak bisa start : cek resistor startup, cek R10, cek tegangan B+308V, cek R8 dan C11, cek rangkaian snubber, cek line filter (pada beberapa jenis merk tv).
Tegangan tidak bisa terkunci/tidak stabil : cek elko EC1, cek error amp (lebih-lebih pada VR-nya), cek D7 dan cek semua transistor.
Transistor final panas berlebihan : cek transistor final, cek snubber, cek EC1, cek trafo.
Efek pump out : cek hubungan ground pada sekunder trafo (non hot area) antara tegangan yang mensuplai audio amplifier dan ground lainnya, umumnya ada elko, cek elko tersebut. Efek pump out adalah efek yang ditimbulkan oleh getaran audio/penarikan daya oleh sistem audio, lebih terasa jika volume dinaikkan.

Beberapa kekurangan dari SMPS jenis ini

Smps jenis ini kurang mendukung green mode atau power saving, yaitu penggunaan arus yang masih lumayan tinggi keadaan standby.
Sistem proteksi yang kurang, tidak ada OCP (over current protection).
Regulation speed yang sedikit lambat karena tegangan yang disensor bukan tegangan output yang dipakai langsung oleh beban.

Thank's to zaenal electronic

Switch Mode Power Supply (SMPS) Bagian I

Dinamakan Switch Mode Power Supply (SMPS) karena sistem kerjanya menggunakan metode switching (pensaklaran) yaitu menghidup matikan tegangan yang masuk ke dalam trafo dengan peralatan/komponen elektronik dengan frekuensi tertentu. Sedangkan nama AC-matic diambil dari salah satu kelebihan dari SMPS yaitu kemampuan power supply bekerja dengan rentang tegangan masukan yang lebar. Pada beberapa jenis smps, mampu bekerja pada tegangan masukan antara 90 s/d 265V dengan output yang sama dan stabil. Karena kelebihan tersebut, smps menjadi auto-voltage regulator atau wide range input regulated power supply (secara mudahnya disebut AC-matic).

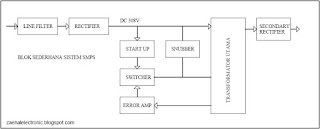

BAGIAN 1 BLOK-BLOK SMPS

Transformator (trafo)

Pada sistem power supply konvensional yang menggunakan trafo, supaya tranformator bisa me-transform (memindah) daya dari primer ke sekunder, trafo harus diberi masukan yang berpulsa. Masukan trafo power supply jenis konvensional dihubungkan secara langsung dengan tegangan masukan yang berbentuk AC, karena hanya tegangan AC yang mempunyai denyut/frekuensi (polaritasnya berganti-ganti dengan periode tertentu). Kekurangan utama jenis konvensional adalah ukuran dari tranformator yang dipakai. Semakin rendah desain frekuensinya, semakin besar ukuran trafonya, walaupun dengan daya keluaran yang sama.

Pada desain trafo konvensional dengan input 220VAC/50Hz dan output 12VA, ukuran inti trafo sekitar 3 X 6 cm, jika seandainya dibuat trafo dengan input 220VAC/100Hz dengan output sama (12VA), mungkin ukuran inti dari trafonya menjadi setengah dari ukuran sebelumnya, atau, ukuran inti yang sama tetapi jumlah gulungan menjadi setengah dari sebelumnya. Kesimpulannya, frekuensi dari tegangan masukan menentukan ukuran dan desain dari trafo.

Pada sistem smps, pada umumnya bekerja pada frekuensi antara 30 s/d 40 KHz. Sehingga tidak heran jika trafo pada smps menjadi lebih ringkas. Karena frekuensi kerjanya yang tinggi tersebut, inti dari trafonya tidak lagi menggunakan plat besi tetapi sudah menggunakan ferit (besi oksida) yang notabene mempunyai kemampuan magnetisasi dan demagnetisasi lebih cepat daripada besi biasa.

Line Filter

Line filter befungsi sebagai filter tegangan masukan, tujuan utamanya untuk menghilangkan frekuensi-frekuensi liar dari line/jala-jala listrik (selain frekuensi tegangan AC masukan) yang dimungkinkan bisa mengganggu kerja dari smps. Line filter dibentuk dari induktor-induktor dan kapasitor-kapasitor yang dipasang secara seri terhadap tegangan masukan.

Rectifier

Blok penyearah berfungsi sebagai penyearah tegangan AC menjadi tegangan DC. Komponen-komponen penyearahan terdiri dari dioda-dioda dan elco. Dioda berfungsi sebagai penyearah dan elco befungsi sebagai filter untuk menghilangkan denyut ripple pada tegangan DC yang dihasilkan selain kapasitor-kapasitor yang dipasang paralel terhadap dioda. Jenis penyearahan pada umumnya menggunakan metode bridge rectifier, yang mempunyai kelebihan pada tingginya isolasi antara tegangan DC yang dihasilkan dengan tegangan AC masukan.

Tegangan masukan sekitar 220VAC setelah disearahkan dan melalui elko berubah menjadi sekitar 1,4 x 220 = 308VDC. Jika elko pada penyearah kering, tegangan 308VDC tersebut menjadi tidak tercapai sekaligus terdapat ripple. Akibat terburuknya adalah smps menjadi lebih panas (karena berusaha menstabilkan output dan terganggu bentuk pulsanya oleh DC ripple). Cara termudah mendeteksi ini adalah dengan mengukur tegangan 308V-nya atau munculnya suara mendecit/mengerik pada trafo utama.

Start Up

Di awal sudah disinggung bahwa smps menggunakan frekuensi kerja antara 30 s/d 40 KHz. Karena frekuensi tersebut tidak ditemukan pada tegangan DC, maka sistem smps harus membuat/menggenerasikan sendiri pulsa/denyut tersebut. Metode paling sering ditemukan adalah dengan metode self oscilating (osilasi sendiri). Pada jenis ini, rangkaian smps ibarat sebagai rangkaian osilator frekuensi daya tinggi. Tidak jarang juga ditemukan smps yang menggunakan IC untuk membuat pulsa tersebut, misalnya TDA8380, TEA2261, STR-group dll.

Dalam setiap sistem osilator, dibutuhkan tegangan awal/pemicu yang berfungsi sebagai pemicu awal rangkaian osilator untuk berosilasi. Tegangan pemicu ini muncul beberapa saat setelah smps mendapat tegangan masukan (AC in). Besar tegangan pemicu ini tergantung dari jenis rangkaian smps yang digunakan (contoh, pada STR-F665x osilator akan bekerja jika tegangan pemicu sudah mencapai 16V). Karena sifatnya hanya sebagai pemicu, tegangan ini tidak dipakai lagi ketika smps sudah bekerja. Pada umumnya, tegangan pemicu diambil dari 308V dengan melalui R atau transistor start up.

Switcher

Switcher berfungsi sebagai penswitch utama transformator, pada umumnya menggunakan transistor atau FET. Karakteristik switcher harus mampu menahan arus kolektor/drain yang cukup besar untuk menahan tegangan pada lilitan primer transformator. Arus ini bukan arus konstan melainkan arus sesaat tergantung lebar pulsa yang menggerakkan. Selain kemampuan arus, transistor/fet switcher harus mempunyai frekuensi kerja yang cukup untuk diperkerjakan sebagai switcher.

Error Amp/Detector

Rangkaian Error Amp/detector berfungsi sebagai stabiliser tegangan output. Cara kerjanya adalah membandingkan tegangan output (diambil dari lilitan sekunder trafo) dengan tegangan referensi yang stabil. Jika tegangan output terlalu tinggi, rangkaian ini akan mengendalikan/memberitahu rangkaian primer/switching utama untuk segera menurunkan tegangan. Kunci dari AutoVoltage berada pada blok ini.
Tegangan sekunder yang dihasilkan dinaikkan dengan cara melebarkan pulsa, dan sebaliknya untuk menurunkan tegangan output dengan cara menyempitkan pulsa yang masuk ke switcher (penswitch=TR/FET final).

Jika Error Amp gagal/tidak ada, rangkaian smps akan ‘dipaksa’ untuk menswitch (mengkonsletkan) lilitan primer dengan lama yang melebihi kemampuan switcher, akibatnya TR/FET final akan rusak.

Lokasi rangkaian error amp dapat ditemukan di bagian primer (nyetrum/hot) atau bisa ditemukan di bagian sekunder (non hot area). Pada model-model smps terdahulu, sering dijumpai pada primer, pada smps yang lebih baru dapat dijumpai pada bagian sekunder (non hot area) dengan menggunakan optocoupler (mis. PC817, P721, P621 dll) sebagai lintasan sekaligus isolator rangkaian Error Amp. Sanken Error (SE090, SE115) merupakan IC error amp yang sering dipakai pada smps saat ini. SE090, SE110, SE115 dan SE lainnya merupakan buatan Sanken/Allegro Semiconductor.

Snubber Circuit

Jika diartikan secara harfiah, snubber=mencerca, memang sedikit salah kaprah, tapi sebenarnya memang tujuannya begitu. Pada sistem smps, trafo diswitch (diberi tegangan sesaat olah TR/FET final) dengan lama tertentu, kemudian TR/FET akan melepaskan (meng-off-kan) trafo. Ketika diberi tegangan, inti transformer menjadi magnet sesaat hingga trafo di-off-kan. Ketika trafo di-off-kan, trafo akan men-transform energi magnet ke lilitan sekunder hingga trafo di-on-kan lagi begitu seterusnya.

Tidak seluruh energi/magnet dalam trafo dapat dipindah semuanya (akibat tidak sempurnanya trafo=efisiensi trafo) mengakibatkan masih adanya magnet yang ‘ngendon’ di dalam inti trafo. Energi magnet yang ngendon tersebut secara langsung masuk ke TR/FET melalui kaki kolektor/drain dengan tegangan mungkin lebih tinggi dari kemampuan kerja tr/fet final. Fungsi utama dari snubber circuit adalah untuk menghilangkan/mengkonsletkan tegangan tersebut (mempercepat demagnetisasi). Selain itu, snubber juga dipakai untuk menentukan/mengadjust frekuensi kerja trafo. Karena sifat ‘mencerca’ kerja smps tersebut akhirnya disebut snubber circuit.

Ciri utama snubber circuit adalah tersusun dari kombinasi C dan R (dalam beberapa jenis terdapat dioda) yang dipasang secara paralel terhadap lilitan primer trafo.

Secondary Rectifier

Tegangan pada sekunder transformator bukan dalam bentuk AC, melainkan DC yang berbentuk pulsa. tegangan yang muncul pada sekunder trafo disearahkan dan difilter untuk menghasilkan tegangan DC sekunder. Karakteristik penyearah/dioda harus mempunyai berjenis fast rectifier. Misalnya UF4002 (bukan 1N4002). Fast rectifier dimaksudkan untuk mampu menyearahkan pulsa dengan frekuensi tinggi. Elko perata cukup menggunakan ukuran beberapa ratus uF, karena frekuensi tegangan yang keluar dari trafo cukup tinggi (tergantung frekuensi kerja smps).

Blok Proteksi

Blok proteksi yang penting untuk kesempurnaan smps antara lain : 1. OVP (over voltage protector) berfungsi untuk mendeteksi tegangan yang berlebihan. Blok ini akan mengoffkan smps jika terdeteksi tegangan yang lebih. 2. OCP (Over Current Protection), berfungsi untuk mendeteksi beban lebih, smps akan off jika terdeteksi pemakaian lebih pada bebannya. 3. OHP (over heat protection), jika terlalu panas, smps akan shutdown dengan sendirinya.

Hampir semua blok tersebut sudah masuk dalam satu IC smps. misalnya STR-W575x, STR-F665x dan lain-lain.

Thank's to zaenal electronic

Cara Aman Mengetes Power Supply (AC-MATIC)

Memperbaiki rangkaian/bagian ac-matic/smps peralatan electronic memang gampang2 susah. Dengan jurus reboisasi ala dinas kehutanan atau jurus tes komponen satu-persatu dengan njelimetnya. Setelah semua komponen terpasang dan masih kinclong2 tiba saatnya untuk mengetes/mencoba. Dag-dig-dug, jantung berdebar-debar, bisa nggak ya.... atau malah kebakaran....???
Itulah dulu (sekarang kadang juga masih kok). Biar aman dan nggak was-was, beberapa rekan menyarankan untuk menggunakan tegangan 110V. Cara ini oke juga, sudah mengurangi rasa was-was. Manjur untuk ac-matic tipe tertentu tetapi ada beberapa jenis skema SMPS ketika dicoba dengan 110V bisa beroperasi dengan baik, tapi ketika dicoba dengan 220V langsung kebakaraaaan!!!, wah-wah kalo begini terus bisa tekor nih...
Setelah tanya sana-sini dan baca-baca artikel tentang cara aman mengetes power supply ditemukan cara yang lebih aman, yaitu dengan jurus lampu pijar 220V/60watt. Alhamdulillah cara ini yang paling amaaan hingga sekarang. Cara ini saya dapatkan dari hasil membaca buku ARRL.
Caranya pasang lampu pijar secara seri terhadap rangkaian yang mau dites. skema jelasnya begini:

---------(LAMPU)----------
AC IN 220 SMPS yang dites
----------------------------

Sebelum mencoba smps, beban pada smps dilepas dulu (kalo pada TV, beban untuk B+ ), Ketika dicolokkan ke listrik, amati nyala lampu:
-- Pertama-tama lampu akan berpijar terang +- 1 deti'an (karena mengisi elko) kemudian menyala redup (atau bahkan tidak menyala sama sekali). jika smps yang dites beroperasi dengan baik --> tegangan sekunder muncul (lanjutkan dengan mengetes semua tegangan keluaran). Biarkan menyala kira2 1-5 menit, jika tidak ada perubahan terhadap nyala lampu berarti smps dirasa sudah siap dioperasikan tanpa lampu. Jika tidak ada tegangan keluaran sama sekali, berarti ada trobel dibagian startup (tv sharp R560K, tv digitec jadul R120K-an).
-- Jika lampu menyala terang terus (kaya slogannya philips), berarti ada yang konslet di rangkaian smps atau komponen aktif smps dalam keadaan ON/switched terus >> tidak ada output. cek lagi komponen/rangkaiannya. Jangan lama2 mengetesnya tujuannya agar tidak sempat merusakkan komponen aktif smps (TR, FET dll), kalo kelamaan, resiko ditanggung penumpang.

Ooo iya... ketika masih ada lampu yang terpasang, smps JANGAN diberi beban, nyala lampu akan menyesuaikan jumlah beban, semakin terang semakin besar bebannya. Karena lampu bersifat resistif, nilainya meningkat sesuai dengan bebannya, dapat menyebabkan tegangan yang masuk ke smps menjadi turun hingga dibawah 125V dan kejadian ini bisa fatal jika smps yang dicoba tidak mampu bekerja pada tegangan input sebesar itu!!!

Untuk mengatasi problem tv yang ketika dinyalakan pertama kali, spedometer listrik langsung njegleg dengan cara dipasangi R 20 watt dengan nilai sekitar 20 ohm-an dan disambung secara seri pada input listriknya (pada TV goldstar R39 ohm/7W). Ternyata cara ini merupakan pengembangan dari metode lampu tersebut.

Langganan: Postingan (Atom)

ABG Text Generator

Teks Normal		Teks ABG
Masukkan kalimat yang ingin dijadikan Text ABG disini.
HuRUf bEsAr keCil
P4k3 4n9k4 D0n9
Disngkt-sngkt

Experience

AIWA A14-S1

GAMBAR GELAP MESKIPUN BRIGHT DAN CONTRAST DI BESARKAN,TETAP SAJA TIDAK KONTRAS.GANTI R ABL R614 :150K

AIWA C20 KER

GAMBAR HANYA RASTER ATAU JIKA ADA ,HANYA SEBENTAR DAN LANGSUNG HILANG. ATAU WARNA HANYA HITAM PUTIH.GANTI IF AFT : 656

SHARP C14JO

GAMBAR KECIL HANYA BEBERAPA SENTIMETER DITENGAH SAJA.RASTER HANYA KOSONG/BINTIK.KESALAHAN TERJADI PADA JALUR 12V.GANTI Q604 UNTUK CATUAN 12VOLT YG JUGA MENUJU KE TUNER.

SHARP EXPRESSION 51X220

TAMPIL TANPA GAMBAR DENGAN POSISI SUARA HIDUP.KADANG KEMBALI KE STANDBY ( PROTEK ).GANTI R PEMBATAS UNTUK 180V R621 :1 OHM

SHARP WONDER 14 ".

IC VERTIKAL TERBAKAR MAKA SERING IKUT HANGUS DUA BUAH RESISTOR YAITU : R503 PERSIS DI BAWAH PENDINGIN (HEATSINK) IC NILAINYA 220 OHM DAN SATU LAGI DIDEPAN IC VERT (508) NILAINYA :1,5 OHM

SANSUI SV-2050J

GAMBAR TAMPAK FILCKER DAN BERGETAR DI SERTAI GARIS-GARIS TEBAL BERWARNA GELAP.GANTI c 708 : 220/50V, C 517 DAN 518 : 100/160V.JIKA DISERTAI TIMBULNYA KILATAN -KILATAN CAHAYA KECIL DARI ATAS KE BAWAH ,GANTIGANTI CF902 : 503 ATAO 500

SANYO CAP3002

MATI.DENGAN KONDISI TR.HOR SHORT. BILA DIGANTI TR.REG NYA ,TEGANGAN B+ MELUNJAK HINGGA 200V LEBIH.KERUSAKAN PADA R555 47KOHM BAGIAN OPTOCOUPLER

SANYO CG21 XS2

TV TERKUNCI PADA POSISI STANDBY.POWER MAU START TAPI KEMBALI PROTEK.PUTUSKAN JUMPER J830 ATAU GANTI FBT.

DIGITEC DM172021

TIDAK DAPAT MENYIMPAN PROGRAM SAT DI SEARCH MESKI TRAFO AFT (9074) DAN VIF(9073) BAGUS.GANTI D712 ZENER 5VOLT DEKAT IC MEMORY MN12C201D

DIGITEC BLACK BEAUTY BB2071

TEGANGAN 300V DAN 115V ADA,FBT START HANYA SEKEJAP,TEG 12V UNTUK IC OSC.HOR ADA.TV TETAP TIDAK START.GANTIC76 :180N DI REGULATOR

DIGITEC / POLYTRON DM 143031

LAMBAT UNTUK START , DI SERTAI GAMBAR YG BERKEDIP DAN BERGOYANG SERTA MENYEMPINYA LEBAR GAMBAR.GANTI C518 :100/35V. c514 : 330/35V. C515 :680/560pF. R511 :5KOHM/1%. R517 : 15KOHM/1%

DIGITEC DM143031A

PERTAMA KALI DINYALAKAN GAMBAR TAMPAK PUTIH POLOS.DENGAN SEMUA TOMBOL PANEL TAK BERFUNGSI.TERUKUR TEGANGAN UNTUK 22V HANYA ADA 12V DAN TEGANGAN 12V HANYA TERUKUR 10VOLT.GANTI R557 :330 OHM/1 WATT

POLYTRON/DIGITEC BLACKBOX SERIES

TV HANYA GARIS VERTIKAL BERDIRI.DENGAN KONDISI KOMPONEN BAGIAN HORISONTAL; C 2,2/160V DAN R 3K9/2W PUTUS.GANTI C 390 ATAU470n/250V

POLYTRON GRANDMASTER GM 1481

GAMBAR TIDAK SINKRON DAN TAMPAK LOGO DARI STASIUN TV TAMPAK DI TENGAH-TENGAH DI BATASI GARIS HITAM TEBAL ATAS BAWAH.GANTI R452 :50KOHM 1/8 WATT

POLYTRON/DIGITEC

MENGGUNAKAN IC TDA 8360/61.KERUSAKAN HANYA GARIS HORISONTAL MENDATAR SAJA.MESKI IC VERTIKALNYA NORMAL.GANTI R 401 : 2M2 OHM

POLYTRON MINIMAX SERIES MX1452G

TV HANYA KADANG KADANG MAU START DAN SULIT UNTUK MENYALA.GANTI C507 : 10/50 DENGAN 47/100V

SOLITRON SM37-98

POWER SUPPLY TIDAK START.B+ HANYA 45 VOLT.GANTI D81 : ZENER 4V7

FUJITEC FTC 1459

GAMBAR/RASTER MENGECIL DI KIRI DAN KANAN.WARNA MENJADI HITAM PUTIH.TERJADI DROP DI TEGANGAN B+.GANTIC 517 :33/160V

JVC K SERIES AV-KT21T2

RASTER BAGIAN ATAS TERDAPAT GARIS-GARIS BLANKING PUTIH SETEBAL 2 CM.GANTI C 428 :100UF/50V.

JVC C 20 RNS

TV SERING KEMBALI KE POSISI STAND BY.MESKI TOMBOL POWER DAN PROGRAM DI TV DI PENCET TV TETAP TIDAK DAPAT START.GANTI R751 : 100KOHM

AKARI 20M88R

RASTER MEMBESAR DAN MENGECIL TAK KARUAN.GANTI D809 IN4148 REGULATOR

AKARI CTV14

TIDAK ADA SUARA,KERJA IC ZILOG NORMAL.IC TA 8690AN BAGUS.GANTI Q06 : C3289.

AKARI14-20

TRANSISTOR REGULATOR (D1710) SELALU PUTUS BILA BARU DI GANTI TANPA SEMPAT MENYALA.KERUSAKAN TERJADI PADA BAGIAN FEDBACK OPTOCOUPLER YAITU R810 : 47KOHM YANG NILAINYA MEMBESAR.
JIKA GAMBAR TIDAK STABIL SERING TIMBUL GARIS-GARIS SEPERTI OSC HOR TIDAK TEPAT.GANTI C DRIVER
HORISONTAL 10uF/100V

JHONSON CTV147

GAMBAR CACAT BAGIAN VERTIKAL DI SERTAI GARIS -GARIS BLANKING DI 3/4 BAGIAN ATAS.DAN BILA VOLUME DI BESARKAN,GAMBAR TAMPAK SEMAKIN PARAH BERGOYANG TAK STABIL.GANTI C119 :470/50V

SONY KV20XXX

JIKA POWER DIHIDUPKAN GAMBAR KOSONG HANYA RASTER DAN SUARA LANGSUNG FULL.GANTI R627 : 4,7 OHM UNTUK SUPPLY 5,5V

SAMSUNG CS 5085

GAMBAR VERTIKAL BAGIAN BAWAH KURANG DISERTAI DENGAN GARIS-GARIS TAK MENENTU.SERTA TIMBUL SUARA MELENGKING PADA SAAT STANDBY. GANTI C407 : 330/50V

PANASONIC GOLDSOUND TC-SERIES

GAMBAR HANYA GARIS VERTIKAL MENDATAR JIKA KONDISI TERANG/NORMAL.TAPI NORMAL JIKA KONDISI BRIGHT DI REDUPKAN. GANTI R 525 : 120K / 470K

GOLDSTAR SOUNDMAX

TV STANDBY DENGAN POSISI LAMPU LED BERKEDIP-KEDIP.GANTI DIODA RU2K DI DEKAT STR 6707 DENGAN D IN4007.GANTI PULA C 330ATAU470/35.

GOLDSTAR/LG

TV SERING MATI SENDIRI KE POSISI STANDBY,JIKA POWER REMOTE DI NYALAKAN TV DAPAT KEMBALI HIDUP.TAPI KEMBALI MATI SETELAH SEKIAN JAM KE POSISI STANDBY.GANTI ELCO DRIVER HOR 10UF/100V

CRYSTAL

TV HANYA STANDBY TANPA TAHU PENYEBABNYA. GUNAKAN REMOTE,TEKAN TOMBOL POWER PADA REMOTE DAN TOMBOL OK BERSAMAAN DAN TAHAN HINGGA TV DAPAT START DENGAN SENDIRINYA.

PHILLIPS GR1225

TV LAMBAT UNTUK START.TERDENGAR SUARA MENCUIT PADA FBT.KEMUDIAN TIMBUL GAMBAR TAMPAK GELAP DENGAN DI SERTAI GARIS -GARIS HORISONTAL.DI SUSUL KEMUDIAN SUARA YG BELAKANGAN MUNCUL.ganti c5524 :82n/100V DAN C254 :220uF/35V

SHARP 21 BN1

GAMBAR TAMPAK KURANG KONTRAS.DI SERTAI WARNANYA YANG TAMPAK SMEARING.KERUSAKAN TERJADI PADA JALUR 9v YANG HANYA TERUKUR 6v.GANTI Q605 :D882 REGULATOR DARI 16V KE 9 VOLT.DARI PIN 7 KAKI FBT

FUJI ELECTRIC FCH-2100

GAMBAR DAN SUARA SANGAT LEMAH SEPERTI TANPA MEMAKAI ANTENNA.AUTO SEARCH TIDAK BEKERJA,FINE TUNING JUGA TAK BERPENGARUH.WARNA TETAP HITAM PUTIH.GANTI X-TAL 4,43

INDOTECH 20"

PADA SAAT PERTAMA DINYALAKAN GAMBAR TERANG SESAAT DAN LANGSUNG GELAP.PENGATURAN KONTRAS TIDAK BERFUNGSI.KERUSAKAN TERJADI PADA BAGIAN ABL R314 : 12OKOHM

SANTEC C1428

TV POSISI STANDBY TOMBOL PANEL DAN REMOTE TAK BERFUNGSI.GANTI X-TAL PROGRAM : 10M ( 10.000 )

SANKEN BAZZONEYE ST 2181

TV HANYA POSISI STANDBY.REMOTE DAN TOMBOL PANEL TAK BERFUNGSI.TEGANGAN UNTUK 24 V DAN 12V DROP.GANTI C 541 :100/35 DAN C 553 : 470/16V

Changhong 21B18EA-TB1238AN

Hilang OSD, rusak atau sedikit short c didalam T osilator osd, solusi: open pin T osilator osd yang di gnd.

Konka K2139C3-TB1238AN

Disearching lewat, difine OK tapi lama-lama mbleset, ganti c didalam T VCO (pin50&51 IC TB1238AN) dg c ceramic 22pf.

POLYTRON DIVA

IC program HBT-00-02G
On sebentar (tampil logo) trus st-by, kerusakan : protec. Letak protec pin 62 IC HBT-00-02G, teg pd protec hanya sekitar 2v, kondisi normal harusnya sekitar 5v. Ganti c402 1mf/50v dr pin 3 IC vertikal An 5522.

Digitec DM142021,MN152451FEL:

-Tegangan vt tak mau jalan, rusak R734 33k.
-Contras tidak fungsi, rusak R345 220k, R436 10k(dari abl).

Digitec TDA8361:

-Saat pertama on gambar normal, kemudian gambar menciut trus garis horisontal kanan-kiri kurang, tegangan 8v kurang, cek rangkaian supplynya.
-Gambar kadang-kadang tidak nangkap siaran(teg agc 0),vertikal melipat bagian bawah,lama-lama kadang normal, C202 22nf agak short (pin 52 IC TDA8361).
Digitec super ninja:
Warna hilang, pin21 IC TA8690AN ada r10k trus diseri dgn R10k ke gnd, R10k yang ke gnd ganti dengan 5k.

Digitec 143031B

-tidak nangkap siaran, Tr303, Tr309
-Osd tak ada, Tr712.

Digitec DN1411M:

Gambar normal suara tidak ada(kresek-kresek), tapi kadang suara normal, rusak ZD 8v pada pin55 IC STV2286.

Digitec HBM-00-02:

Tidak ada gambar, hanya ada garis arah horisontal pada bagian bawah layar, IC program rusak.
Digitec ichiban DC1402K:
-Gambar seperti agc terlalu besar.
-Disearching lewat.
-AV in ok.
Rusak c133 2,2/50v, pd pin53ic TDA8841, agc.

Detron model-2065:

Tr horisontal sering putus,ganti c462 6,6nf(pd colektor tr h).
Bisa on tak bisa off, periksa Q506,Q505,Q507.

Goldstar

Tidak ada suara, disearching lewat, rusak tr ID, letaknya disebelah ic memory.
Tidak warna, AV juga tidak warna, rusak c534(bentuk fisiknya seperti R10k).
Tak ada gambar dan suara, OSD normal, audio out ada, video out tak ada, rusak Q202 ,(dr pin43 ic TA8690AN,PIF).
Tak ada gambar(polos) suara normal, c501 short(pin 54 IC TA8690AN).

Panaconic

>Tegangan output regulator over.
Jika ini tidak segera diatasi akan mengakibatkan kerusakan-kerusakan yang lebih fatal. Kerusakan ini dapat kita ketahui dengan gejala-gejala awal sbb;
- Saat pertama tv dihidupkan tidak segera menagkap siaran, baru setelah beberapa saat normal. Hal ini disebabkan kurang stabilnya tegangan supply untuk VT tuner akibat overnya tegangan out put regulator saat pertama dihidupkan.
- Shortnya ZD pada teg Supply untuk VT tuner, jika ini terjadi maka saat tv kita onkan tv tidak mau hidup dan ada bunyi "ngiiik".
Untuk mengatasi problem regulator over ini kita harus mengganti semua elco yang nilainya 47 mikro pada rangkaian regulator. Jika elco telah kita ganti tegangan tetap over maka, cek resistor826 yang nilainya 22ohm, biasanya putus.
>Relay bunyi "ceklek-ceklek", tv tidak mau on. Kerusakan biasa terjadi pada R803 yang nilainya 470k.
>Disearching lewat, difine-tuning bisa. Cek teg pada AFT out pin 30 IC AN5192K, jika tak ada tegangan, biasanya ZDnya short.
>Jika terkena gambar yang terang(terlalu kontras) tv mati, led merah hidup. R525 putus, nilainya 22k.
>Gambar normal tidak ada suara, IC audio normal. Ini sering kali terjadi. kerusakan dioda disebelah IC audio, letaknya dipinggir PCB, ganti dengan D 4007.
>Untuk masuk kemenu servis mode: tekan V- pada tv dan Disply pada remot, untuk keluar tekan "N"(normal) pada remot.

Changhong 21E68

Gambar hampir separuh bagian atas garis-garis(spt B+ ic vertikal kurang). ic vertikal pakai LA78040.
Kerusakan pada R614 56k, melar nilainya.

Tips Repair Lcd Hitachi

OPTOCOUPLER

Persamaan IC JaDul

ABG Text Generator

Experience

Sony KV-E2531 etc

Option Mode polytron mx 5213

Option Mode Polytron MX5203MS

Option Mode Polytron MX 20323T

Service Menu Boomba

Service Menu Sony

Service Menu Sanyo

Service Menu JVC

Service Menu Samsung Plano

Service Menu Akari

Service Menu Sanken

Service Menu Harco

Service Menu Mitsuno

Service Menu Sanken

Service Menu Digitec

RESET KE DEFAULT SETTING

Option Mode Polytron Minimax Flat + FM

Arsip Blog

Labels

Prosedur Perbaikan TV

OPTION MODE UNTUK PANASONIC CHASIS MX-5N

Option Mode Polytron mx stv 2286c

TV Menu Service

Monitor Menu Service

Protection

LINK SERVICE
